TI mmWave 3D 추적
IWR6843 · DSS·UART·Visualizer
mmWave Radar · Embedded Integration · System Validation
TI mmWave 3D People Tracking Visualizer
IWR6843 센서 설정·C674x DSS·dual-UART를 연결한 3D 사람 추적. 장비 사진과 Visualizer 실행 화면.
실제 장비·실행 화면·설정 자료
자료 바로가기
01
문제 정의
레이더 알고리즘, DSP 빌드, 직렬 통신과 GUI가 나뉜 개발 환경에서 설정값이 실제 3D 추적 출력까지 이어지는 경로를 확인하는 문제입니다.
02
Architecture
IWR6843 sensor → range·Doppler 처리와 2D Capon/MVDR·CFAR → DSS/MSS shared memory·mailbox → dual UART → Visualizer.
03
Hardware · Software
- IWR6843ISK
- IWR6843AOP
- TI Radar Toolbox
- Code Composer Studio
- C674x DSP
- SYS/BIOS
- UART
04
Data Flow
Radar chirp → range·Doppler·angle 처리 → dynamic/static CFAR → point cloud·target list → serial packet → 3D 화면.
05
Methodology
- EVM과 PC의 제어·데이터 COM port를 분리해 연결
- 실험 공간에 맞춰 sensor position, boundary와 detection parameter 조정
- 시간대가 다른 추적 프레임과 여러 Visualizer 화면을 비교
06
Results
- 18.17초 실행 영상에서 3D target 추적 흐름 확인
- point cloud와 tracking box, range profile 화면 확보
- 장비·설정·DSP·GUI를 잇는 시스템 수준 점검 항목 정리
구조와 결과 화면
내가 맡은 부분
- 센서 높이·방향·FOV·range·threshold 설정 조정
- CLI 115200 bps와 data 921600 bps dual-UART 연결 확인

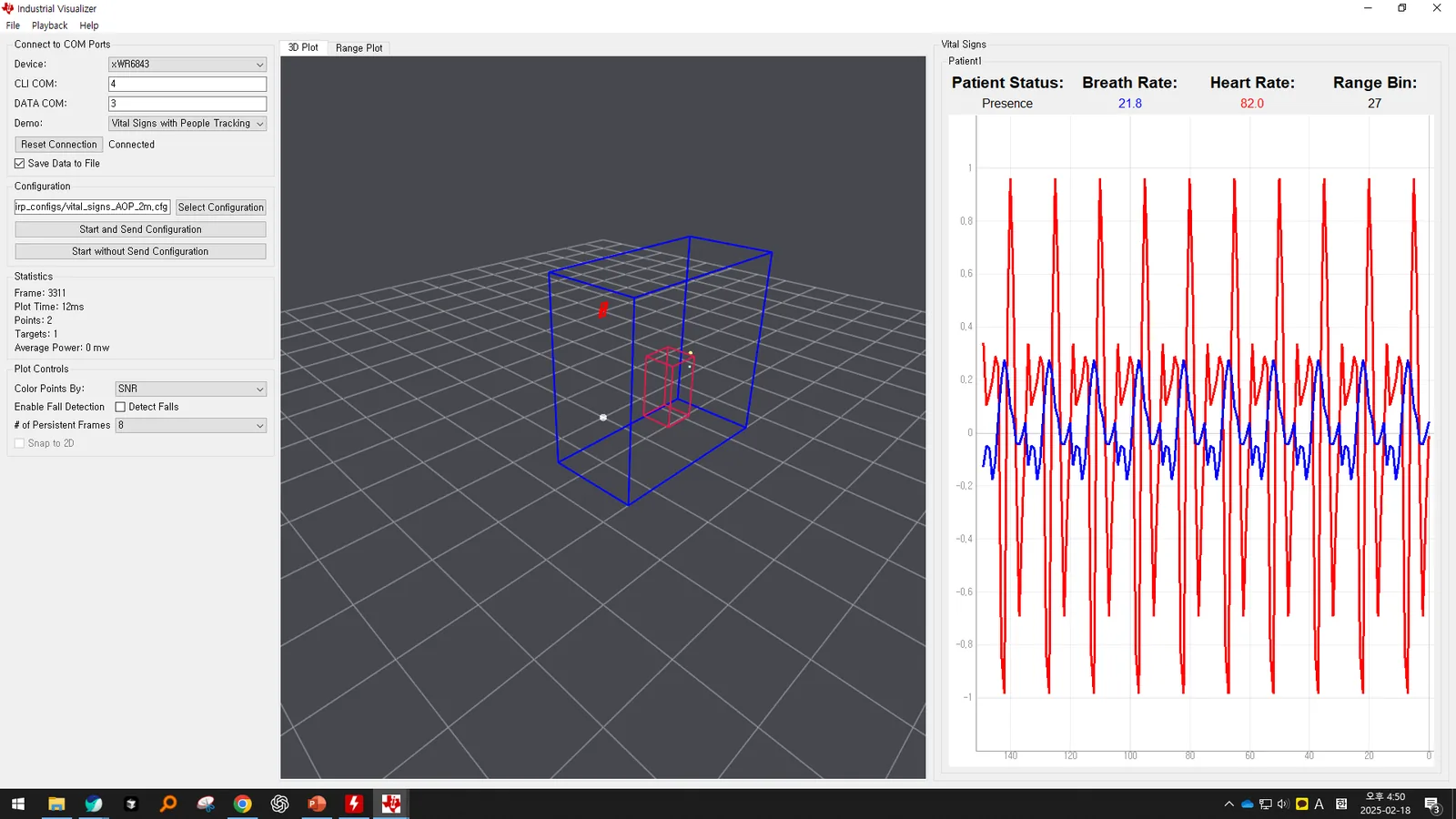

- point cloud·tracking box·range profile·vital-sign 화면 비교
코드와 결과
- IWR6843ISK 계열 EVM 실험 장비 사진

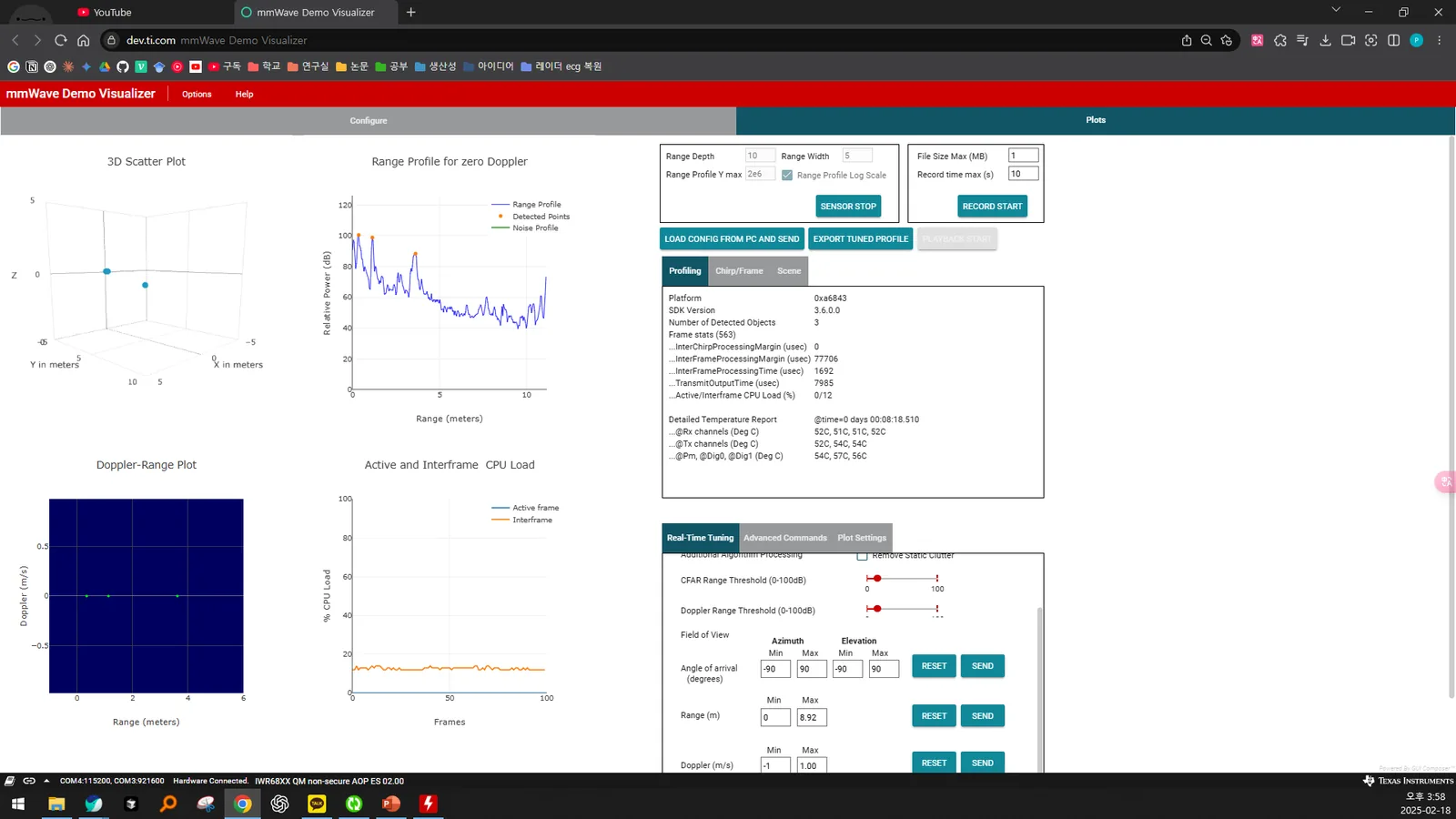

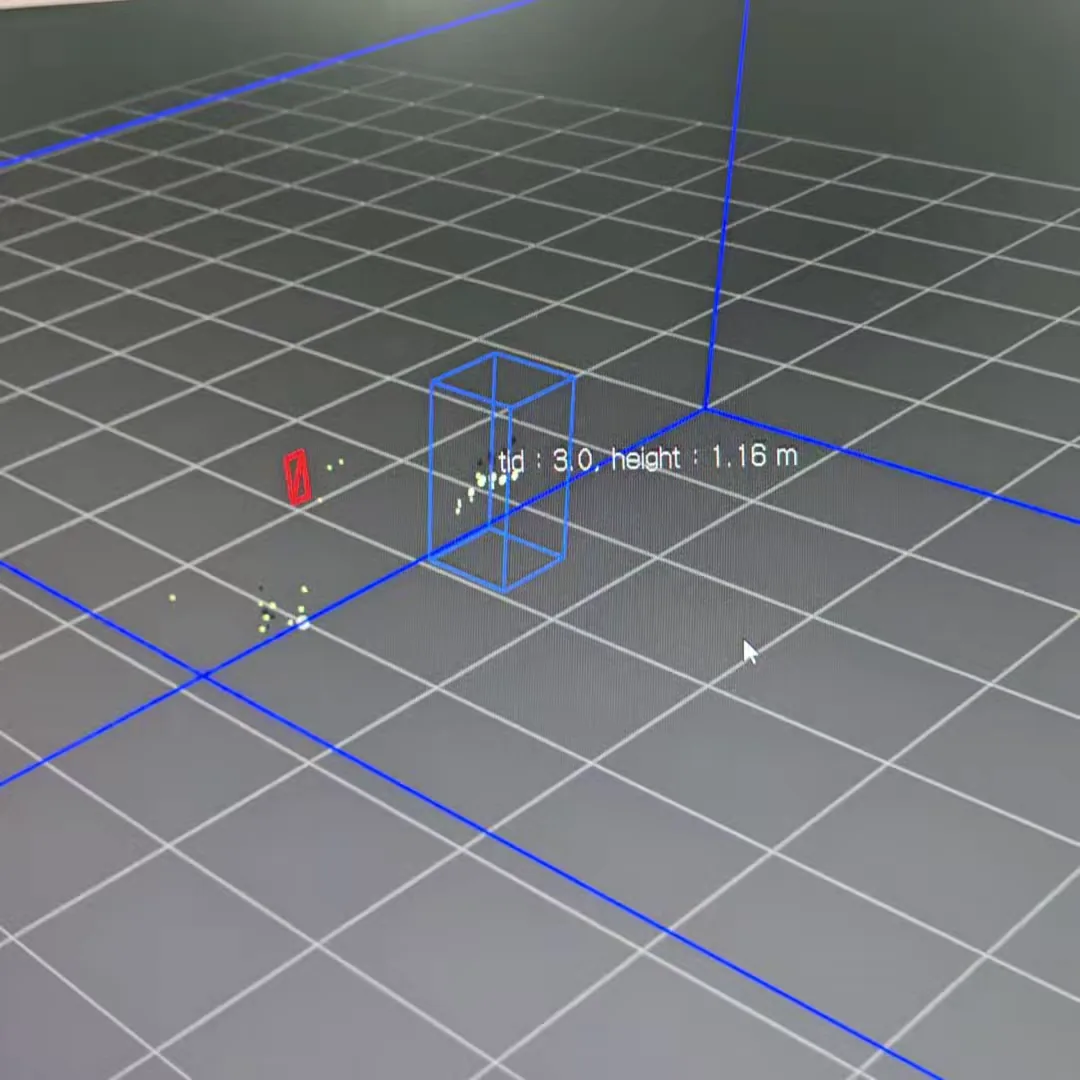

- 3D People Tracking 실행 프레임과 Visualizer 설정 화면
- C674x DSS·SYS/BIOS build artifact와 IWR6843AOP target configuration
설계 조건·후속 과제
기반 소프트웨어: TI Radar Toolbox·SDK 예제. 작업 범위: 설정·DSS 빌드 구조·통신·GUI. MSS 자료: 바이너리. 생체신호 표시: 기능 화면.
프로젝트 자료
IWR6843의 설치 높이·방향·FOV·range·threshold를 실험 공간에 맞춰 조정했다. C674x DSS 처리와 DSS–MSS 데이터 이동, CLI 115200 bps·data 921600 bps UART를 거쳐 3D point cloud와 target tracking 화면으로 이어진다.
기반: TI Radar Toolbox·SDK 예제. 보관 자료: DSS build artifact·MSS 바이너리·Visualizer 화면.
