레거시 임베디드 시스템
Color Classic·Olympic-S · 인터페이스
Hardware Reverse Engineering · Mixed-Signal · System Integration
Legacy Embedded System Architecture & Mixed-Signal Interfaces
Macintosh Color Classic·Olympic-S의 CPU·메모리·영상·저장·통신 분석. BlueSCSI·Raspberry Pi 연동 구조.
실물·원문 분석과 후속 계측 계획
자료 바로가기
01
문제 정의
세대와 전기적 가정이 다른 두 컴퓨터, CRT, 카세트, SCSI 장치를 안전하게 연결하려면 커넥터 모양이 아니라 신호 topology·level·termination·protocol을 먼저 확정해야 합니다.
02
Architecture
Olympic-S Z80·64 KB memory·TTL/glue logic·RGBS·카세트·64-contact bus와 Color Classic 68030·10 MB DRAM·ADB·RS-422·SCSI를 분석하고, BlueSCSI/Pico-W와 Raspberry Pi backend를 현대 데이터·검증 계층으로 배치했습니다.
03
Hardware · Software
- MC68030
- Z80-compatible CPU
- RGBS
- SCSI
- ADB
- RS-422
- BlueSCSI
- Raspberry Pi
04
Data Flow
현대 PC·Raspberry Pi → SD·BlueSCSI → SCSI bus → Color Classic HMI, Olympic-S RGBS·카세트·system bus → level·termination·continuity 검증 → CRT·recorder·MCU bridge.
05
Methodology

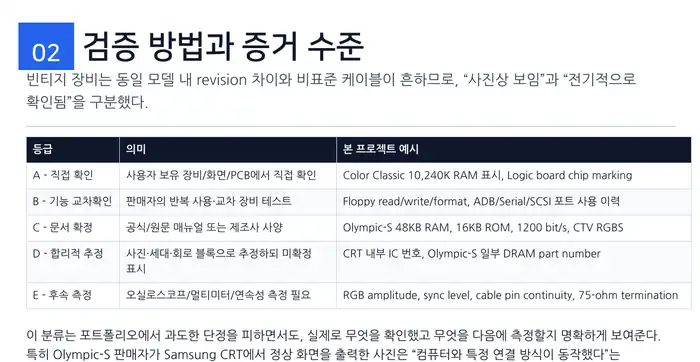

- 직접 확인·기능 교차확인·문서 확정·합리적 추정·후속 측정의 5단계 증거 등급 적용
- PCB marking·OS 화면·원문 매뉴얼·커넥터 사진을 기능 블록과 interface matrix로 교차검증
- 전원·영상·저장·통신별 bring-up 순서와 위험 항목 정의
06
Results
- Color Classic의 68030·10 MB DRAM·SCSI·ADB·serial 구조와 주요 logic-board 부품 mapping
- Olympic-S의 Z80 계열·48 KB RAM·16 KB ROM·RGBS DIN-5·1200 bit/s 카세트 경로 정리
- 레거시 HMI와 현대 backend를 분리한 bridge architecture 및 계측 우선순위 도출
구조와 결과 화면
내가 맡은 부분
- 68030·Z80 보드의 CPU·RAM·ROM·ASIC·TTL·connector 기능 블록을 계층별로 정리
- RGBS·DIN-5·SCSI·ADB·RS-422·카세트 인터페이스를 신호와 전기 검증 항목으로 분해
- BlueSCSI·Pico-W·Raspberry Pi를 잇는 데이터 경로와 continuity·level·termination·ripple 시험 계획 정의
코드와 결과
- 23쪽 기술 포트폴리오와 장비·PCB·화면 사진
- Color Classic 10,240K 부팅 화면과 logic-board chip marking

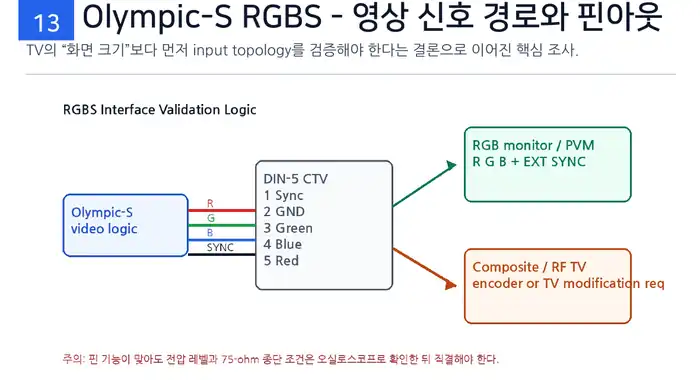

- Olympic-S 원문 매뉴얼의 48 KB RAM·16 KB ROM·1200 bit/s·DIN-5 RGBS 사양
설계 조건·후속 과제
근거: 실물·PCB marking·OS 화면·원문 매뉴얼. 후속 시험: RGBS level·termination·케이블 continuity·카세트 SAVE/LOAD·DaynaPORT TCP.
프로젝트 자료
Color Classic과 Olympic-S를 CPU·메모리·저장·영상·통신 계층으로 분석했다. PCB marking·OS 화면·원문 매뉴얼을 기능 블록과 인터페이스 표에 연결한다.
BlueSCSI·Raspberry Pi 연동 자료는 데이터 경로 설계와 RGBS·SCSI·카세트·TCP 계측 계획으로 구성된다.
