FMCW Radar Cardiac Timing
ECG·SCG·비접촉 FMCW Radar를 beat-relative axis에 정렬하고 radar morphology에서 AO/AC 후보 시점을 분석합니다.
분석 코드와 실제 실험 장비
01
문제 정의
비접촉 FMCW Radar 심장 미세변위 파형에서 ECG·SCG와 시간 정렬 가능한 AO/AC 관련 후보 시점을 분석하는 문제입니다.
02
Architecture
ECG·SCG·BGT60TR13C Radar 동시취득 → ECG R-peak 기준 정렬 → beat segmentation → phase displacement와 morphology 후보 분석 → SQI·CTI export.
03
Hardware · Software
- BGT60TR13C
- STM32F411
- ESP-32S
- MPU6050
- Python
- NumPy
- SciPy
04
Data Flow
동시취득된 600초 신호를 공통 시간축에 맞추고 848개 대응 beat를 구성해 후보 시점 분포를 분석합니다.
05
Methodology
- ECG R-peak anchor와 SCG reference timing 구성
- Radar phase displacement 산출과 beat-relative segmentation
- Detector fusion, signal quality index와 candidate timing interval export
06
Results

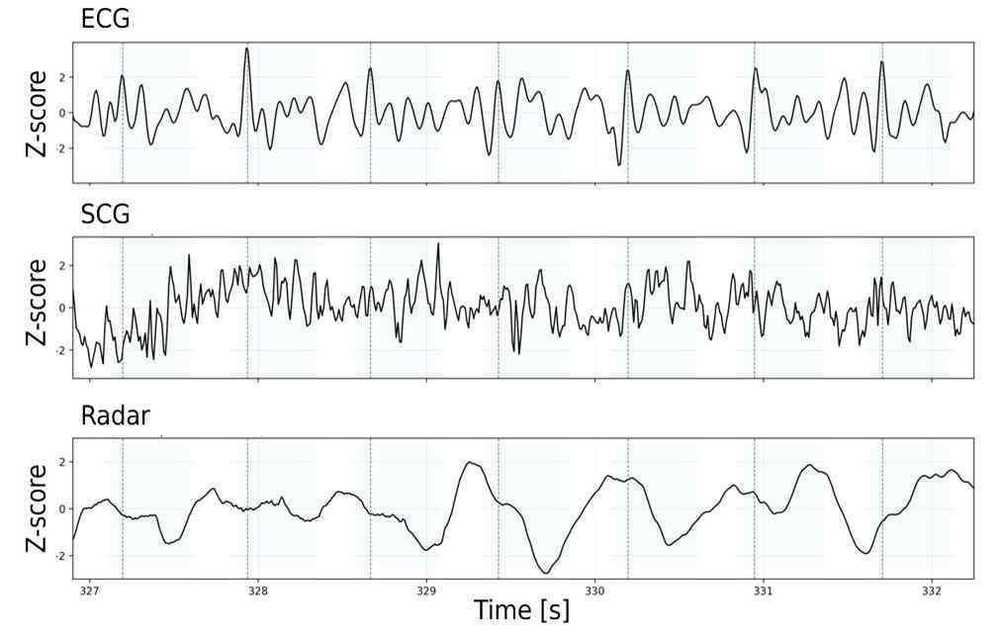

- ECG·SCG·Radar 600초 동시취득
- 848개 대응 beat 분석
- Radar-derived AO/AC candidate timing 분포 구성
비접촉 FMCW Radar 심장 미세변위 파형에서 ECG·SCG와 시간 정렬 가능한 AO/AC 관련 후보 시점을 분석하는 문제입니다.
ECG·SCG·BGT60TR13C Radar 동시취득 → ECG R-peak 기준 정렬 → beat segmentation → phase displacement와 morphology 후보 분석 → SQI·CTI export.
ECG R-peak anchor와 SCG reference timing 구성
ECG·SCG·Radar 600초 동시취득
구조와 결과 화면
내가 맡은 부분
- ECG R-peak anchor와 SCG reference
- Radar phase displacement와 beat segmentation
- Detector fusion, SQI, CTI export
코드와 결과
- 분석 source와 설정·export 문서
- STM32·ESP32 acquisition firmware
- ECG·SCG·Radar 동시취득에 사용한 하드웨어 사진
남은 과제
현재 AO/AC는 radar morphology에서 찾은 후보 시점입니다. Direct valve imaging이나 임상 성능으로 확장하려면 echo·ICG·PCG와 독립적으로 비교하는 후속 실험이 필요합니다.
프로젝트 자료
ECG R-peak를 기준으로 SCG와 FMCW Radar 파형을 정렬하고 AO·AC 후보 시점을 비교했다. 이 후보는 Radar phase의 형태를 분석한 시점이며 판막을 직접 촬영한 영상은 아니다.
