4-1학기 · 전자전기공학 과제

RF/Microwave — 수동회로 설계와 Cadence 결과

Microstrip, L-section·single-stub matching, Wilkinson divider, branch-line hybrid를 이론과 기존 Cadence 결과로 비교했습니다.

Source directory

01

회로별 주파수·기판·임피던스

Microstrip, L-section·single-stub matching, Wilkinson divider, branch-line hybrid를 이론과 기존 Cadence 결과로 비교했습니다.

Status: Theory + existing Cadence archive
Evidence: Source-Derived · Portfolio Redraw · Existing Cadence Result Archive
Contribution: Team Project · Individual contribution unconfirmed

02

이론값·Cadence 입력·튜닝값 분리

회로식으로 얻은 이상 설계와 substrate·layout·tuning이 반영된 EM/circuit simulation archive를 분리해 설명합니다. 특히 microstrip 설계 주파수는 3.5 GHz이지만 회수된 marker는 3.7 GHz이므로 이를 정확히 구분했습니다.

Alumina εr=9.9, h=0.5 mm, tanδ=0.001 조건에서 50 Ω, 270° microstrip을 설계했습니다.
1 GHz L-section과 3.5 GHz single-stub의 두 해를 물리 길이로 정리했습니다.
Wilkinson은 이론 70.7 Ω λ/4 branch와 100 Ω isolation resistor를 기준으로 봤습니다.
Branch-line hybrid는 35.35 Ω/50 Ω branch를 사용한 기존 설계 결과를 보존했습니다.

Portfolio RedrawArchitecture and decision flow

03

Schematic·Smith chart·S-parameter

Portfolio RedrawAlumina microstrip geometry

Portfolio RedrawImpedance-matching interpretation

Portfolio RedrawQuarter-wave divider structure

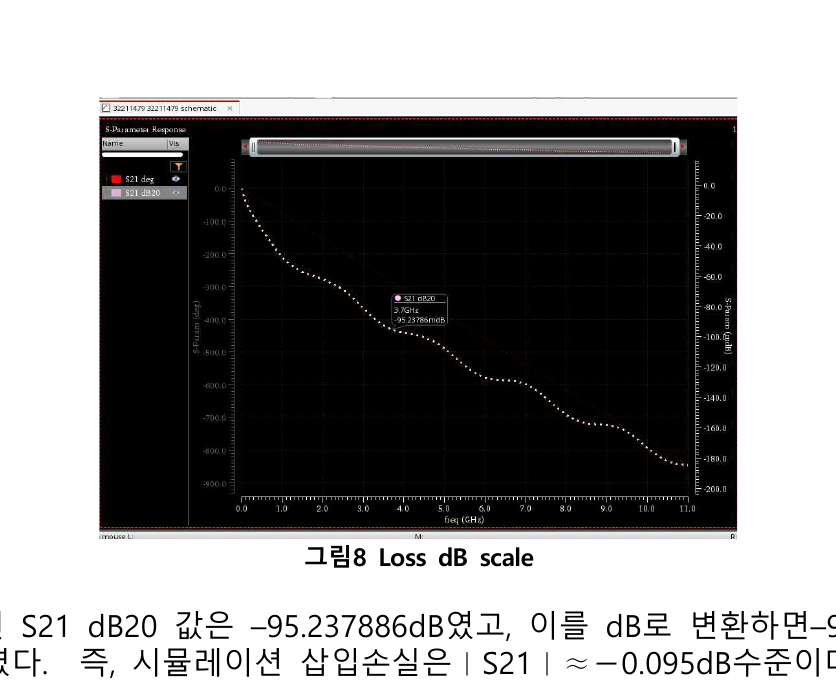

Recovered marker at 3.7 GHz — Existing Cadence ArchiveRecovered marker at 3.7 GHz

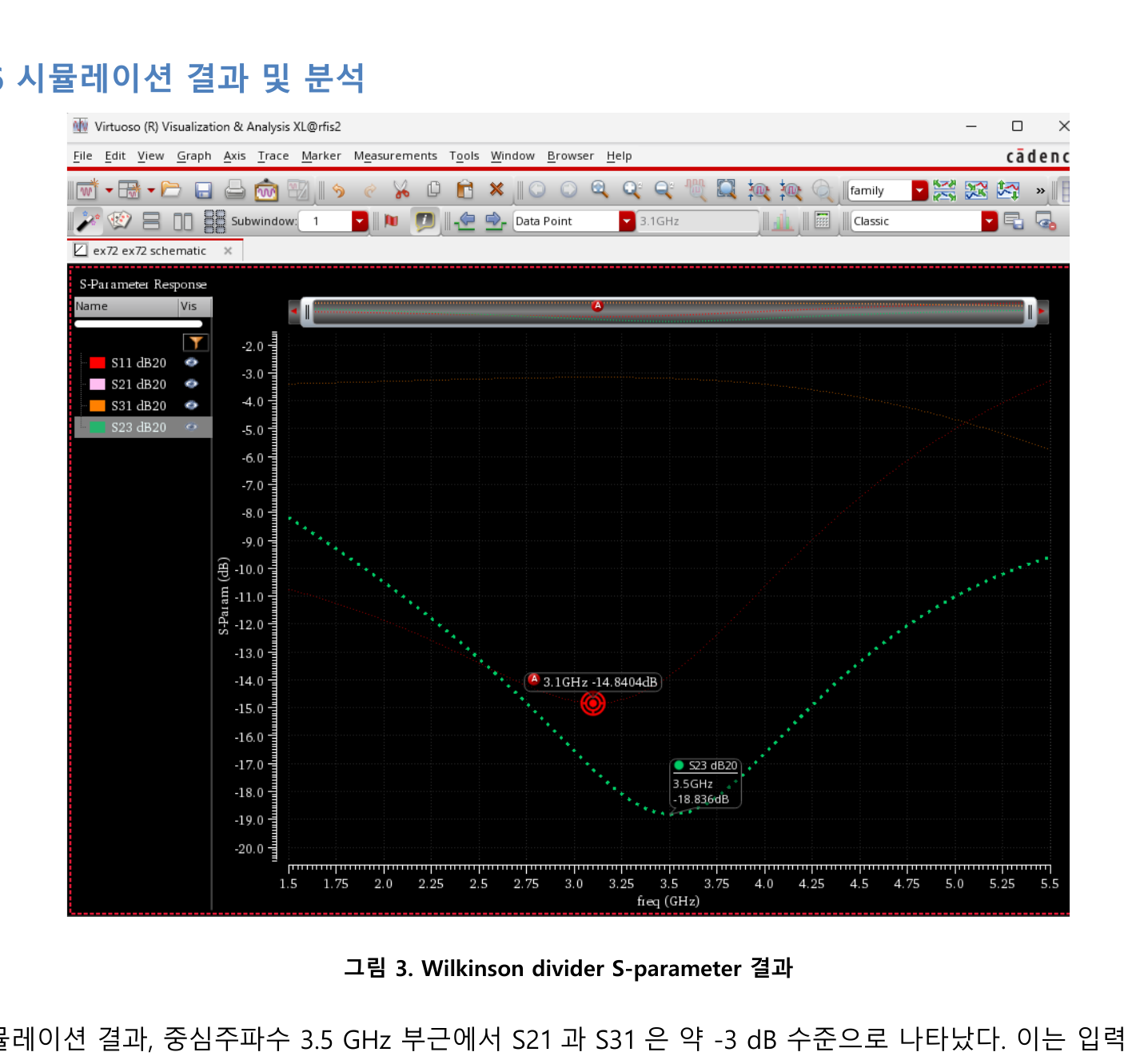

Divider S-parameter view — Existing Cadence ArchiveDivider S-parameter view

Hybrid S-parameter view — Existing Cadence ArchiveHybrid S-parameter view

04

Cadence 회로·parameter·marker

학번·개인정보·로컬 경로·제3자 교재를 제외한 원본 결과 화면입니다.

Cadence microstrip-line schematic — Source-DerivedCadence microstrip-line schematic

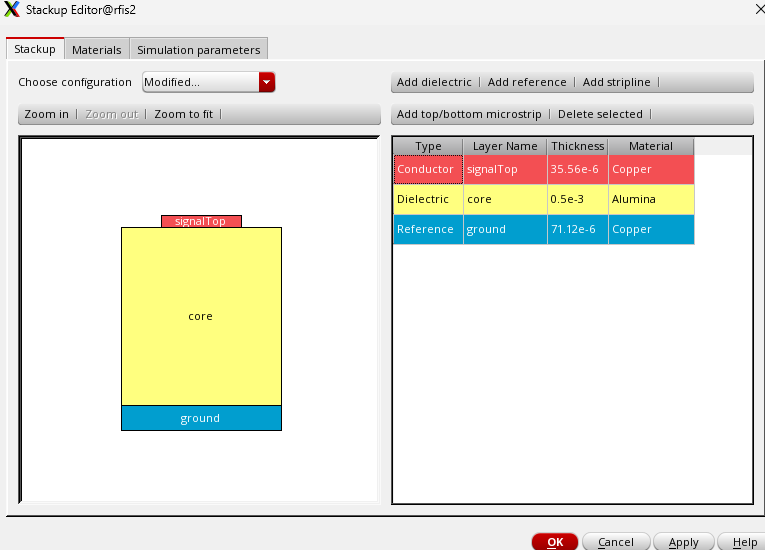

Alumina substrate stack-up definition — Source-DerivedAlumina substrate stack-up definition

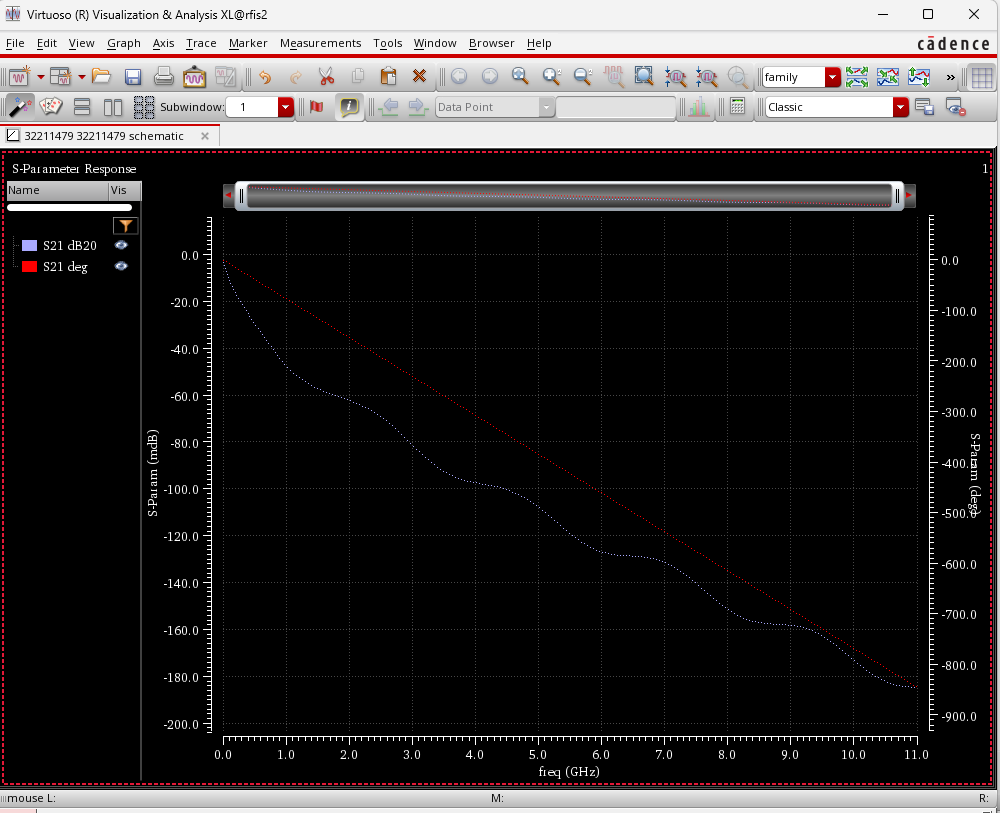

Recovered microstrip response marker — Source-DerivedRecovered microstrip response marker

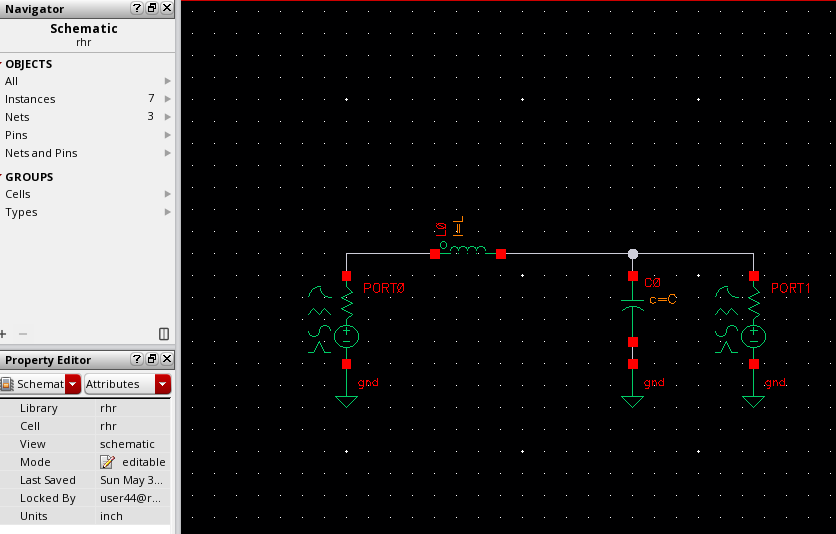

1 GHz L-section matching schematic — Source-Derived1 GHz L-section matching schematic

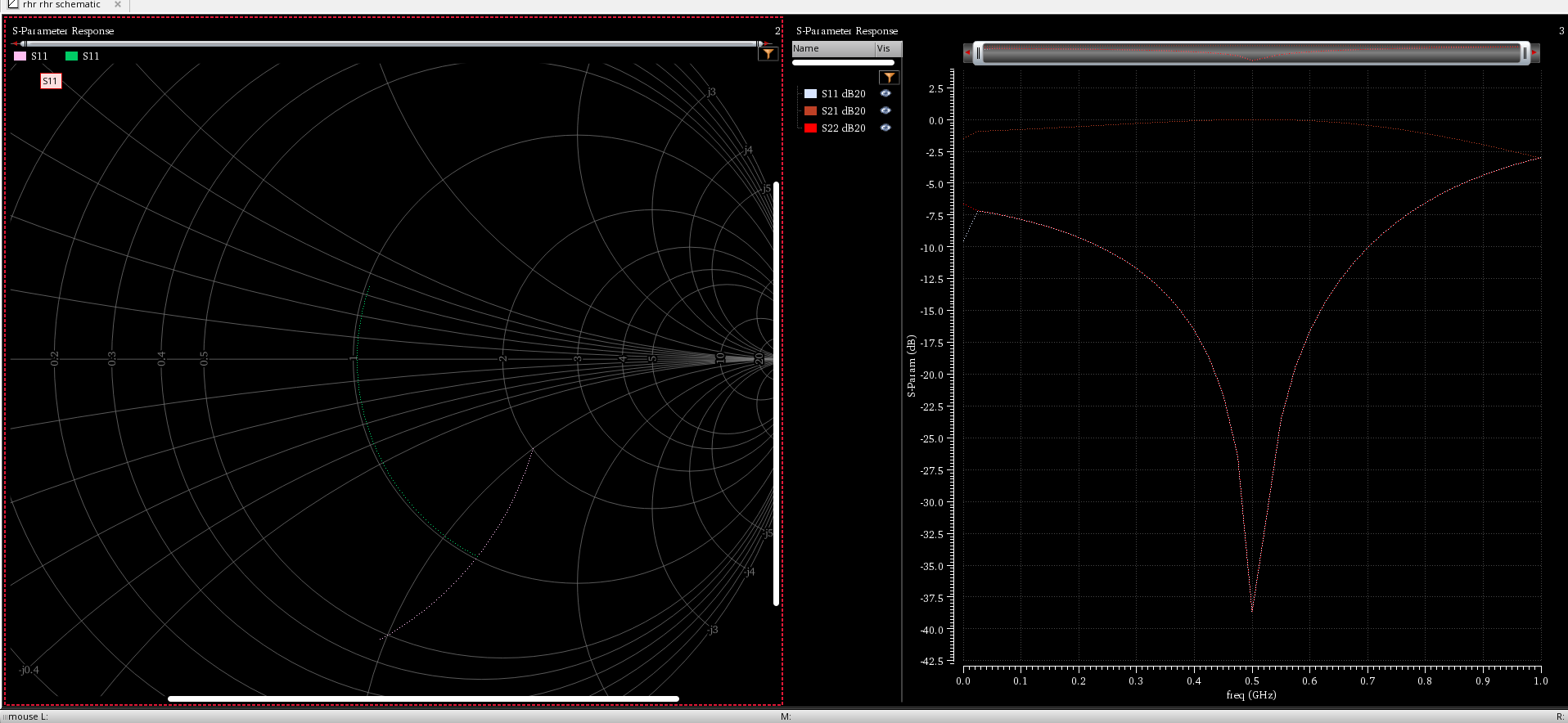

L-section Smith-chart and return-loss response — Source-DerivedL-section Smith-chart and return-loss response

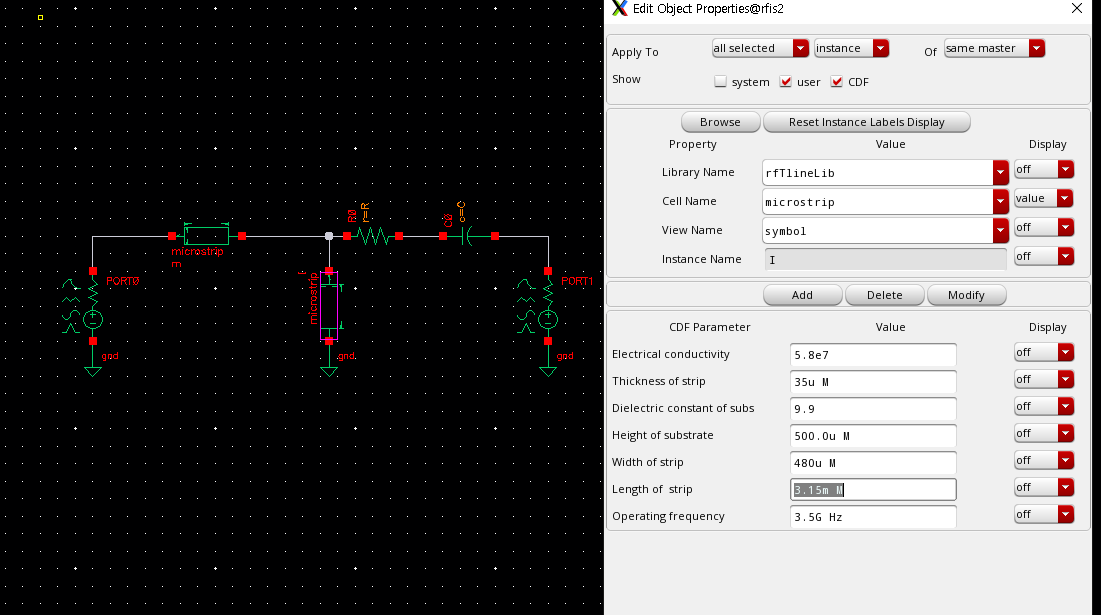

Single-stub physical solution 1 — Source-DerivedSingle-stub physical solution 1

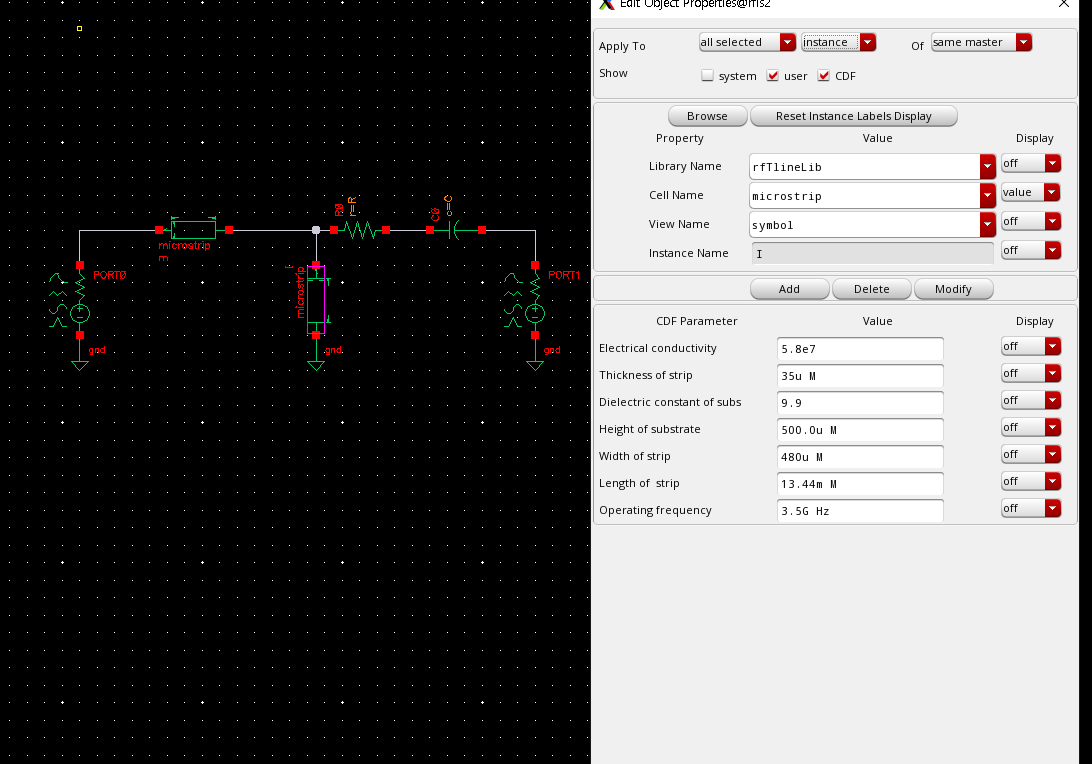

Single-stub physical solution 2 — Source-DerivedSingle-stub physical solution 2

Wilkinson divider schematic — Source-DerivedWilkinson divider schematic

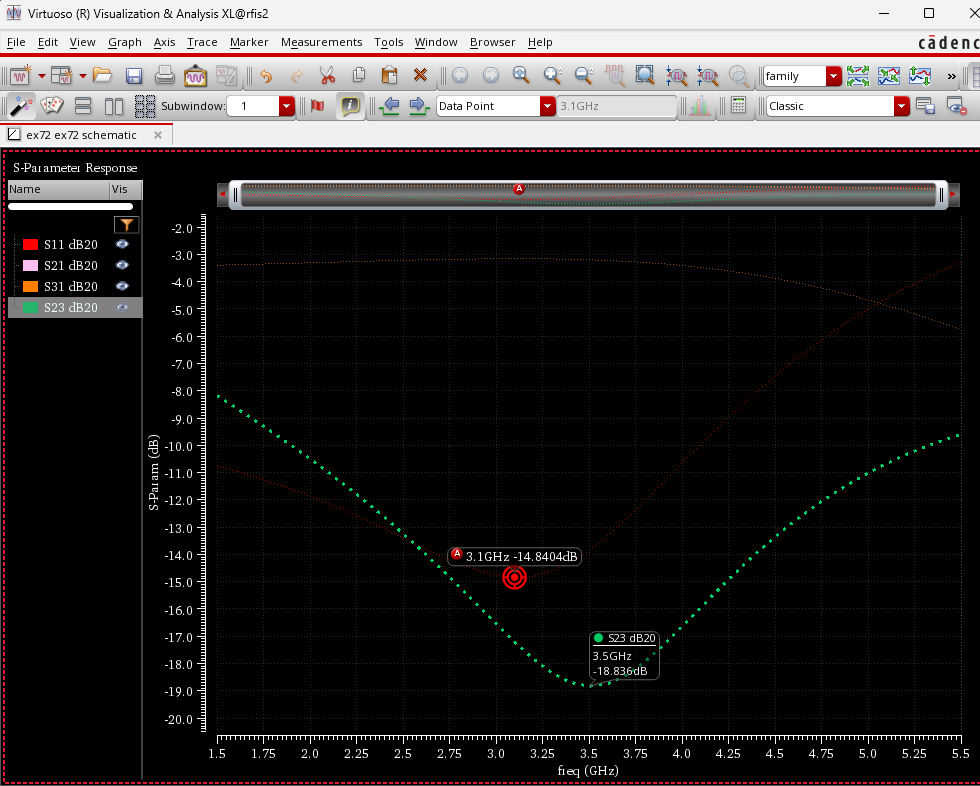

Wilkinson divider S-parameter response — Source-DerivedWilkinson divider S-parameter response

Branch-line quadrature hybrid schematic — Source-DerivedBranch-line quadrature hybrid schematic

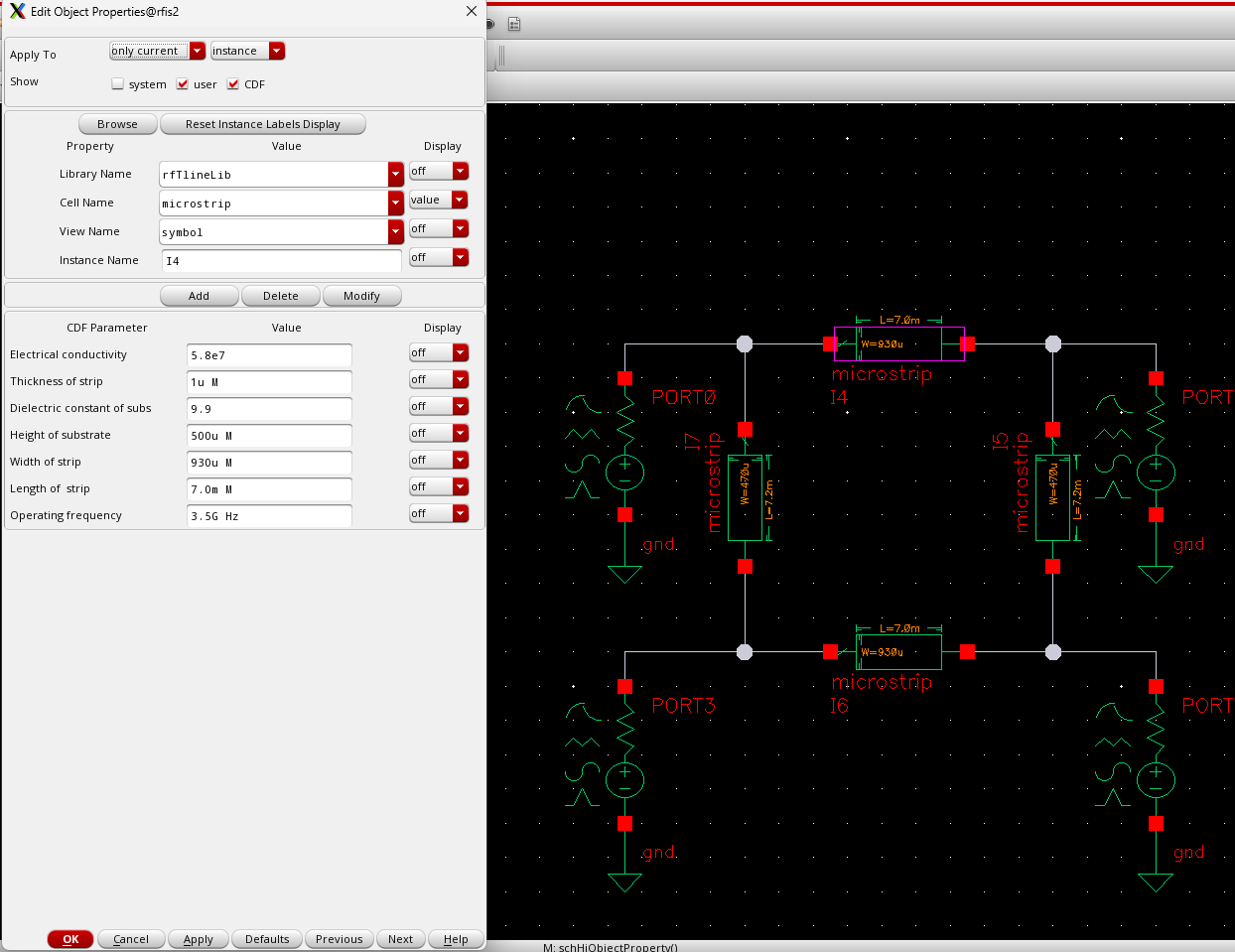

Hybrid transmission-line parameter A — Source-DerivedHybrid transmission-line parameter A

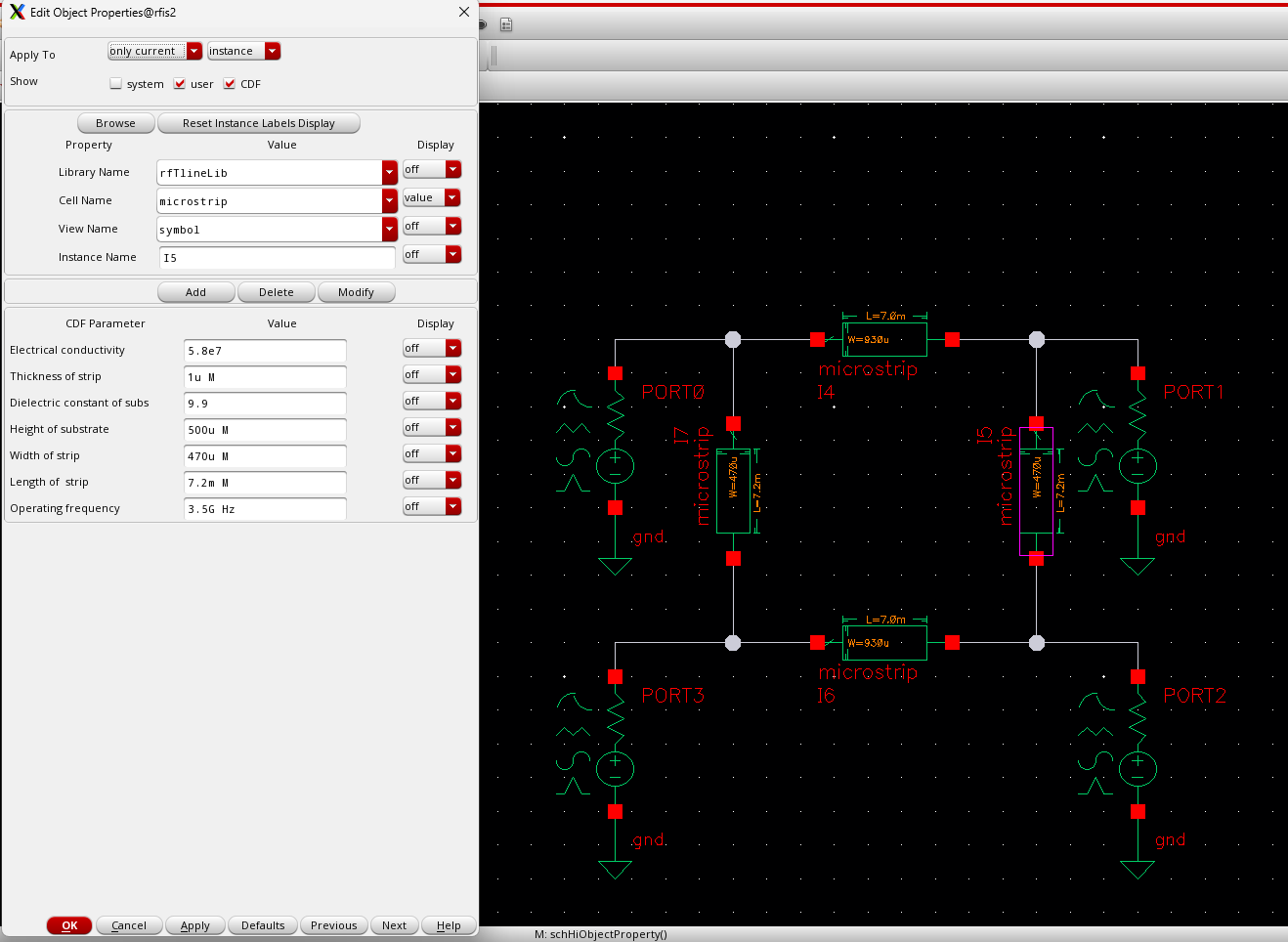

Hybrid transmission-line parameter B — Source-DerivedHybrid transmission-line parameter B

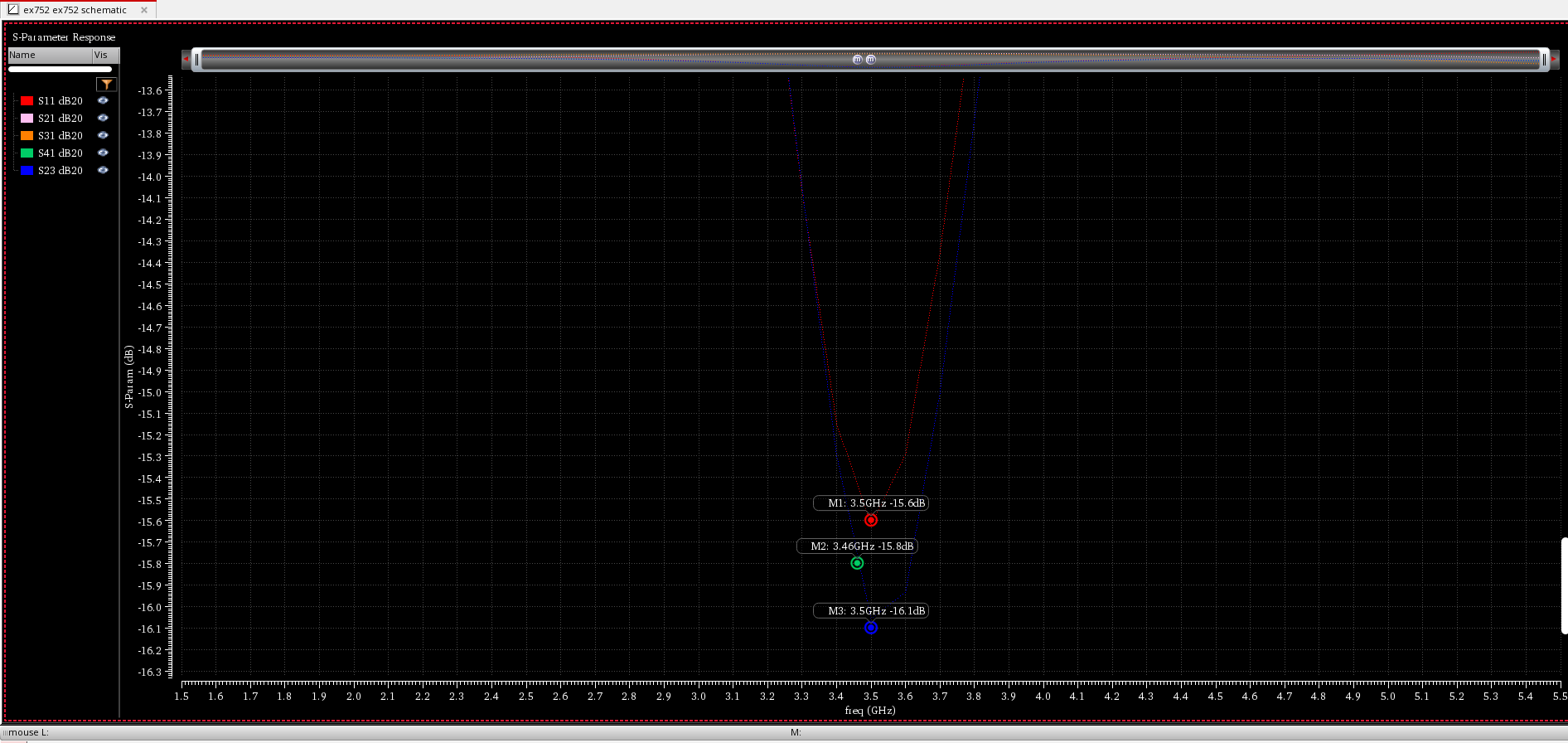

Quadrature hybrid S-parameter response — Source-DerivedQuadrature hybrid S-parameter response

05

회로별 중심주파수와 응답

Microstrip target3.5 GHz · 50 Ω · 270°

Calculated W / L0.4815 / 24.97 mm

Archive marker3.7 GHz only

L-section0.461 pF · 19.5 nH

Wilkinson split≈ −3 dB archive

Isolation≈ −18 dB archive

06

Archive·미완료·측정 범위

Cadence 프로젝트와 라이선스 자료는 공개하지 않습니다. 3.7 GHz marker를 3.5 GHz의 정확한 검증으로 바꾸어 말하지 않습니다. Homework 5 Ex. 12-3은 식별 가능한 최종 결과가 없어 INCOMPLETE_WORK로 분류했습니다. 제작 공차, connector launch, calibration, VNA 측정은 증거 범위 밖입니다.

회로별 보고서와 결과 파일

공개 가능한 소스·계산·로그와 상세 provenance를 연결합니다.
