SystemVerilog · RTL Architecture · Digital Verification

FPGA 지연 로직을
검증 가능한 구조로

동일한 지연 규약을 시프트 레지스터, 순환 큐, 메모리 기반 DUT로 전개했습니다. 설계 설명에 그치지 않고 Icarus Verilog 13.0으로 세 프로젝트를 실제 실행해 로그, VCD, 파형 PNG를 함께 공개합니다.

실행 근거 보기 한글 README

3 / 3 PASS프로젝트 기능 회귀

46Project 1·2 self-check

3Project 3 파일 시나리오

13.0Icarus Verilog 버전

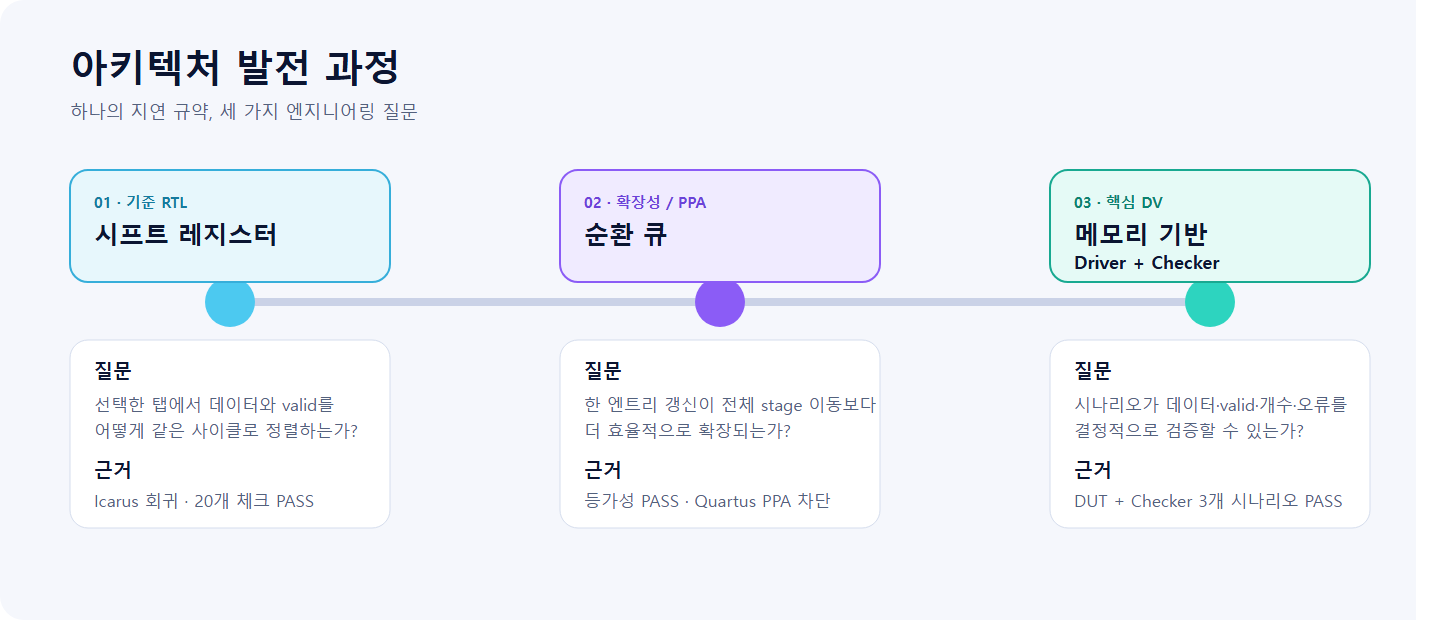

Architecture Evolution

같은 기능, 다른 설계 질문

Project 1은 데이터/valid 정렬을, Project 2는 전체 stage 이동을 한 슬롯 갱신으로 바꾸는 확장성을, Project 3은 파일 기반 반복 검증과 결정적 오류 보고를 다룹니다.

Project 1 · Baseline

시프트 레지스터

데이터와 valid를 같은 깊이로 이동시키고 iDelay-1 탭을 선택합니다.

기능 회귀 PASS

Project 2 · Scale

순환 큐

(write_ptr-iDelay) mod DEPTH 주소와 한 슬롯 쓰기로 동일 동작을 구현합니다.

등가성 PASS

Project 3 · DV

메모리 기반 검증

Input Driver, DUT, Output Checker를 분리하고 데이터·valid·출력 개수를 비교합니다.

3 시나리오 PASS

Brief-to-Architecture Redraws

강의 과제를 검토 가능한 구조도로

세 프로젝트의 강의 PDF 5페이지를 분석한 뒤, 원본 슬라이드 캡처 없이 저장소 RTL·테스트벤치와 대조해 8종 구조도를 새로 그렸습니다. 각 그림은 SVG 원본과 PNG fallback을 함께 제공합니다.

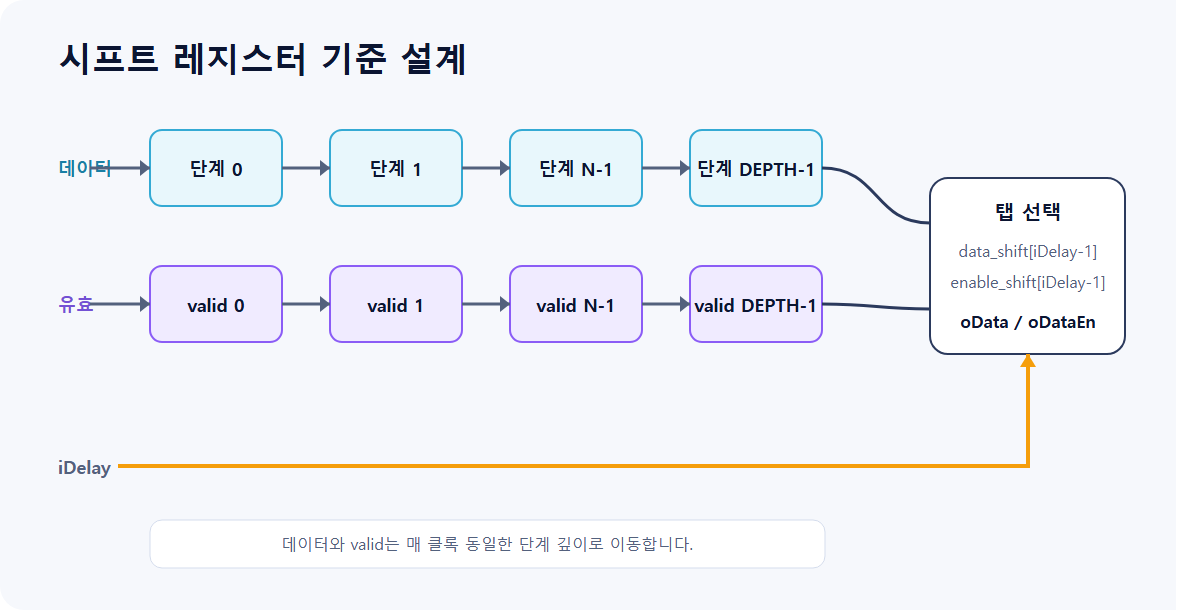

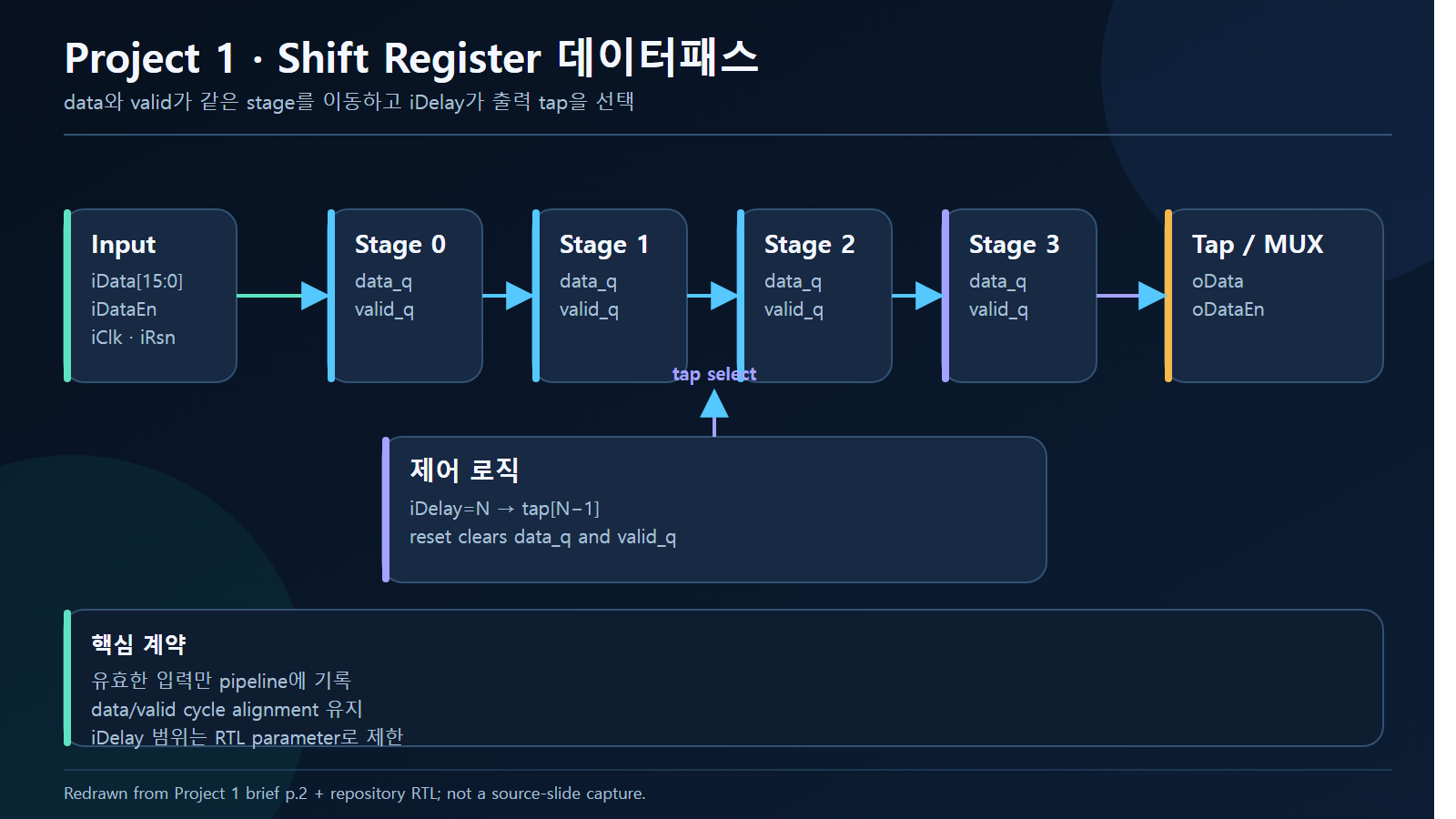

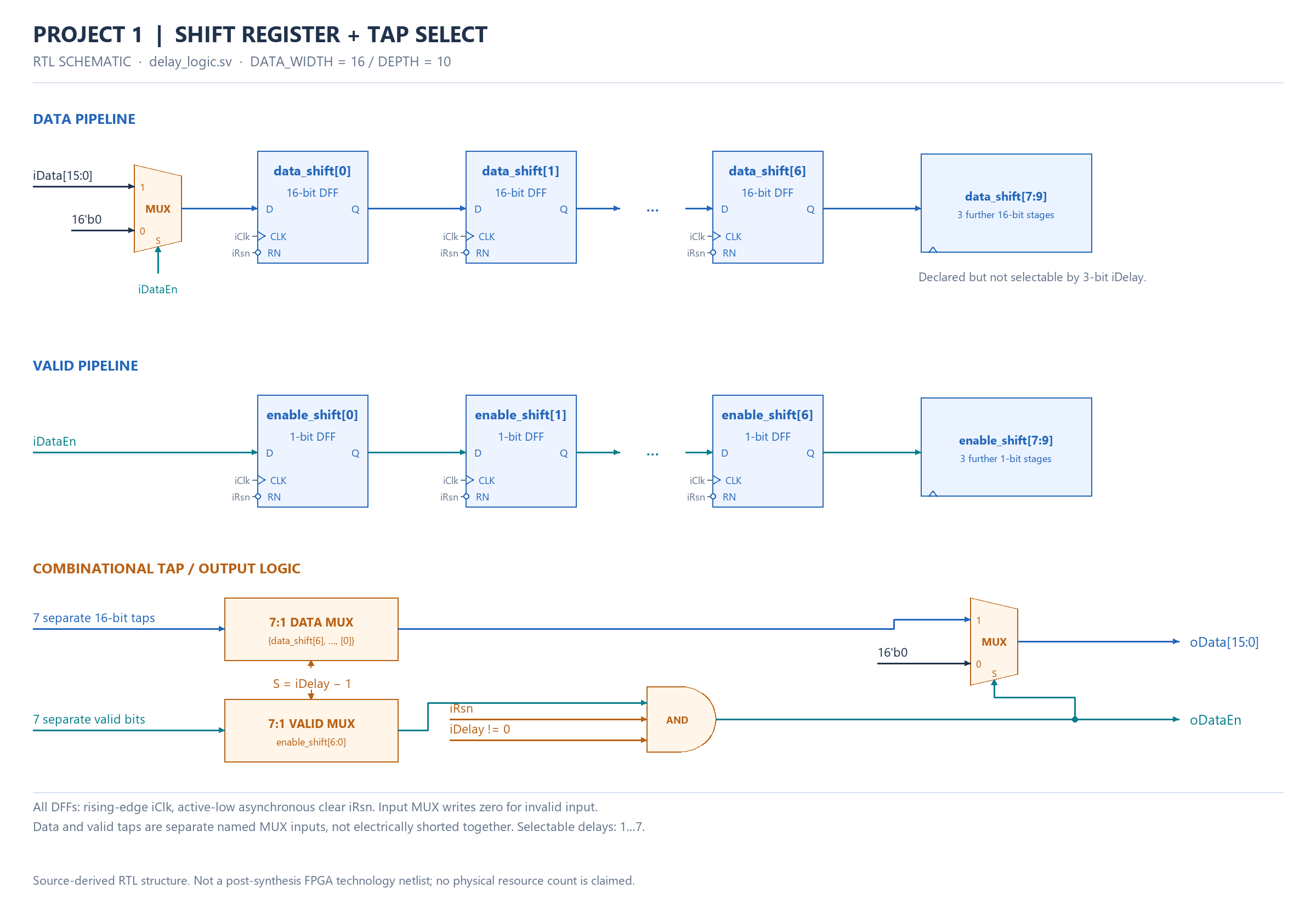

Project 1 시프트 레지스터 데이터패스와 탭 선택 — P1 · data/valid 파이프라인과 `iDelay=N → tap[N-1]`

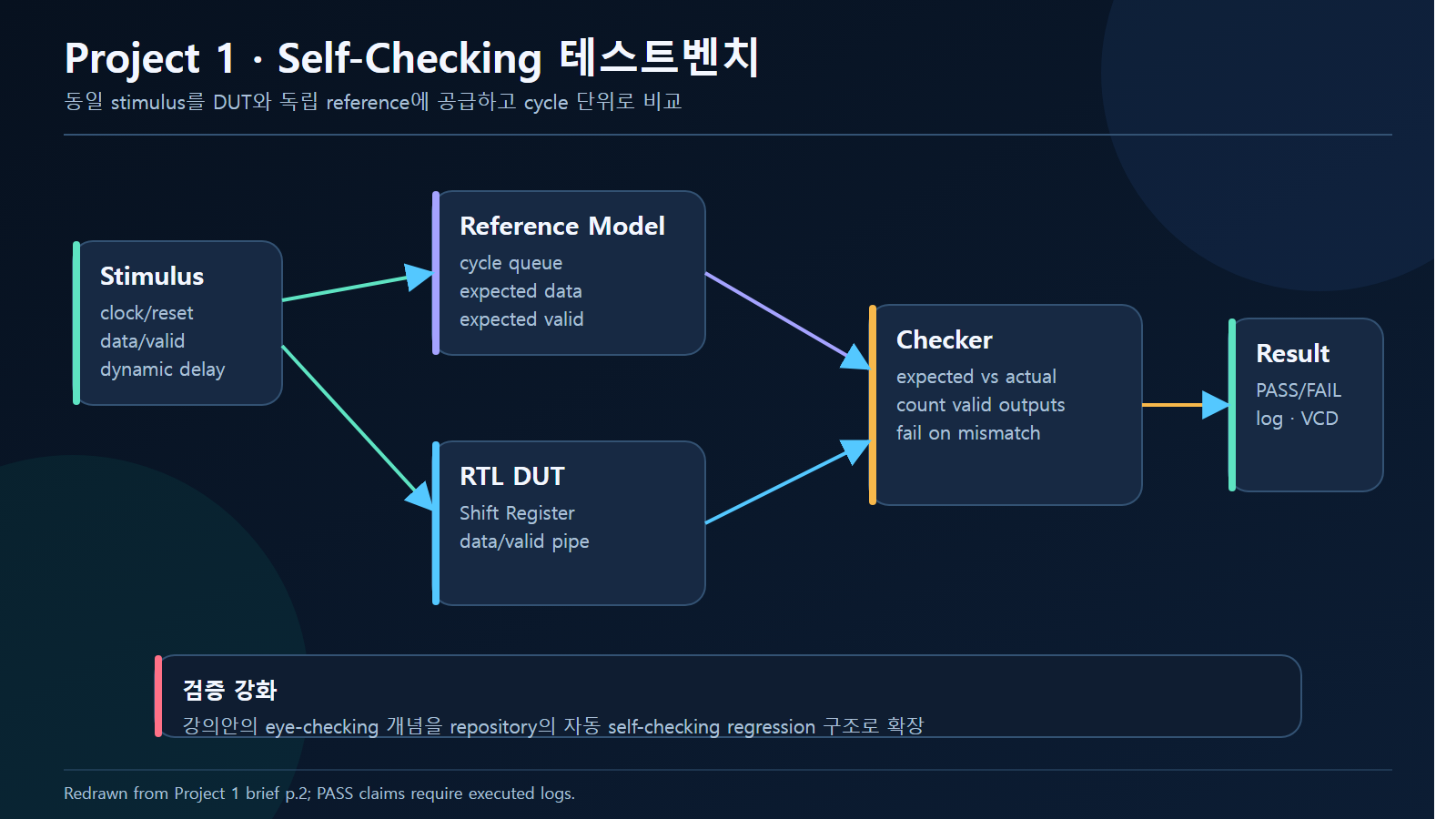

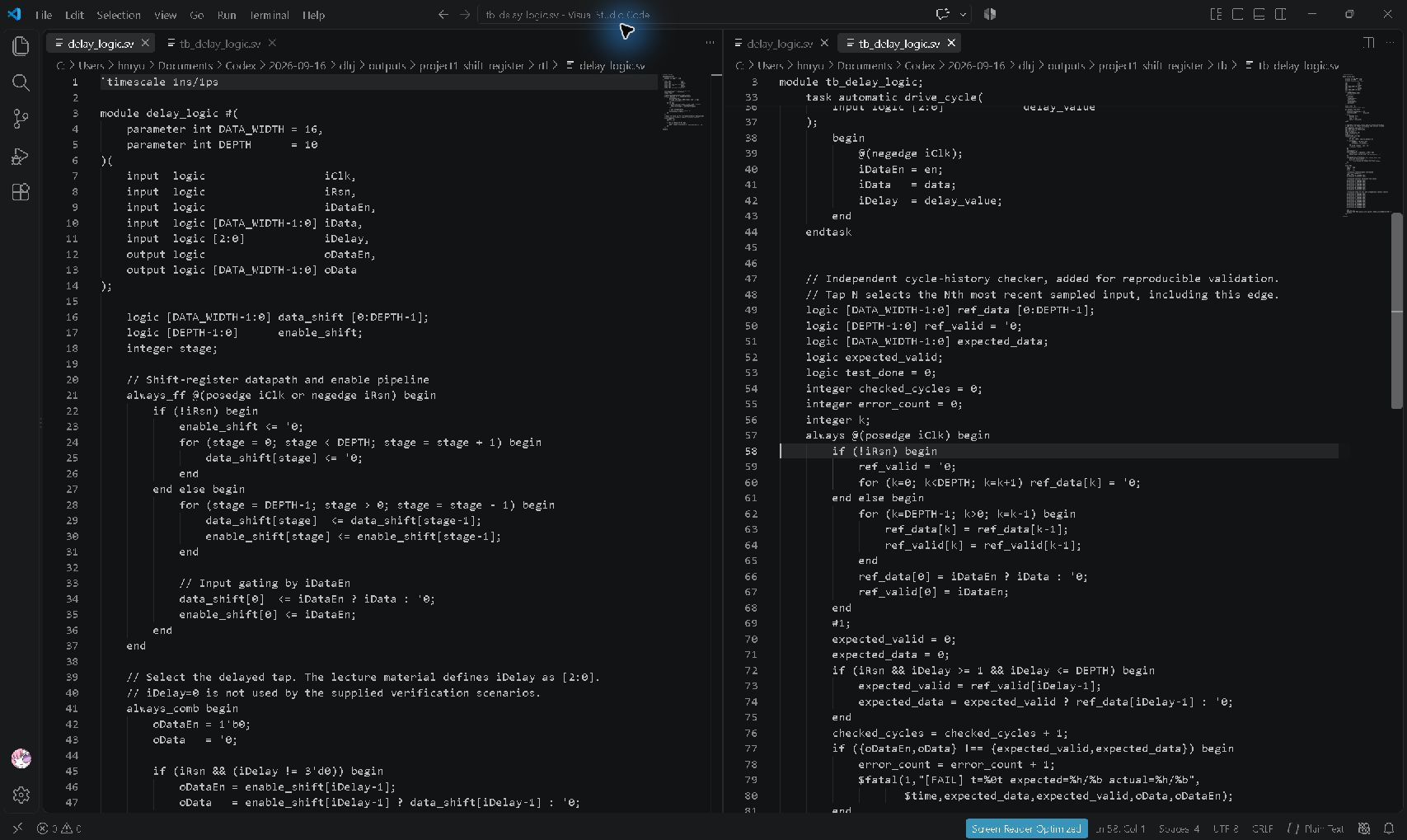

Project 1 self-checking 테스트벤치 구조 — P1 · stimulus, DUT, 독립 reference model, scoreboard

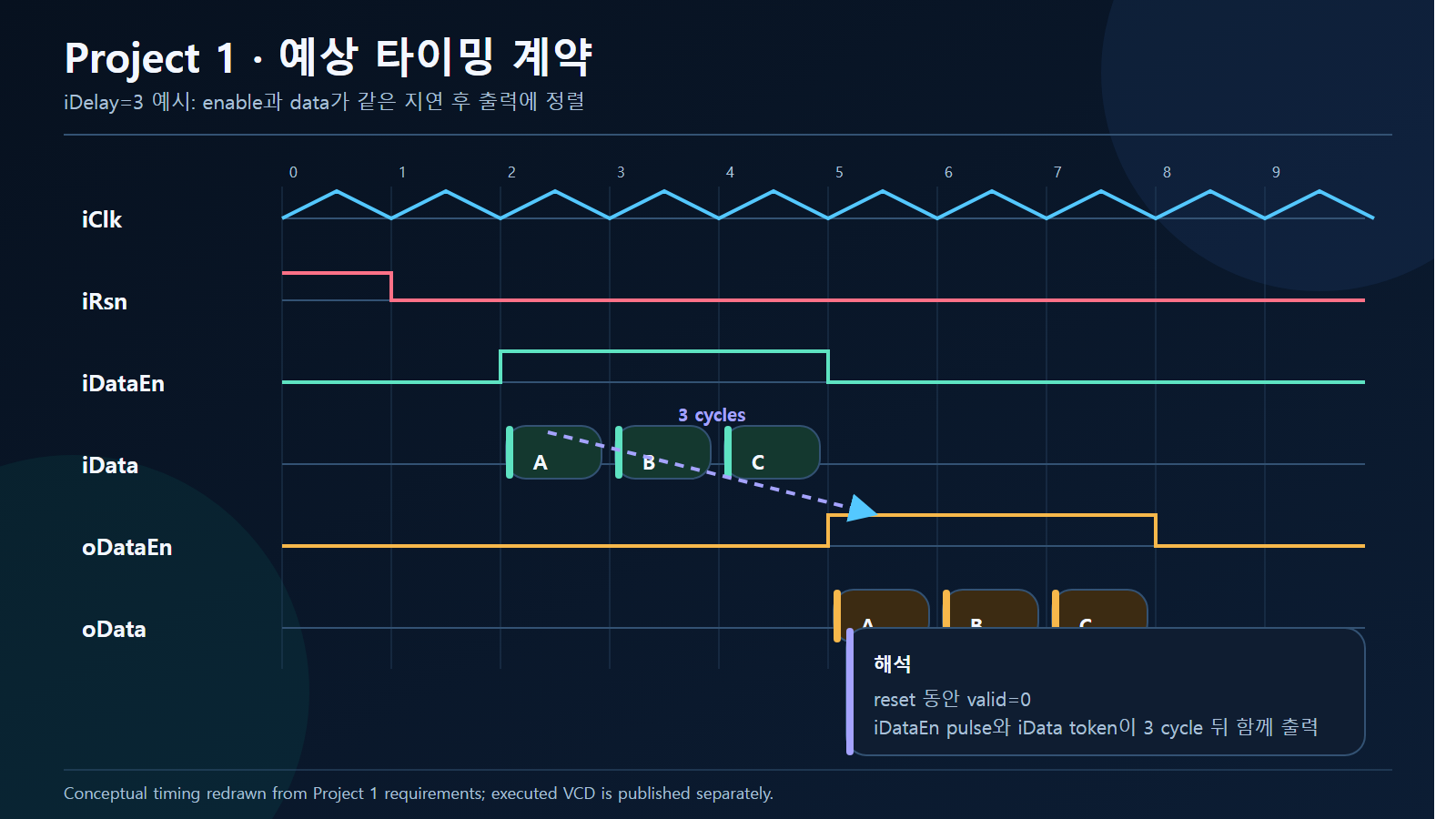

Project 1 예상 타이밍 계약 — P1 · sparse valid와 동적 delay를 포함한 cycle 계약

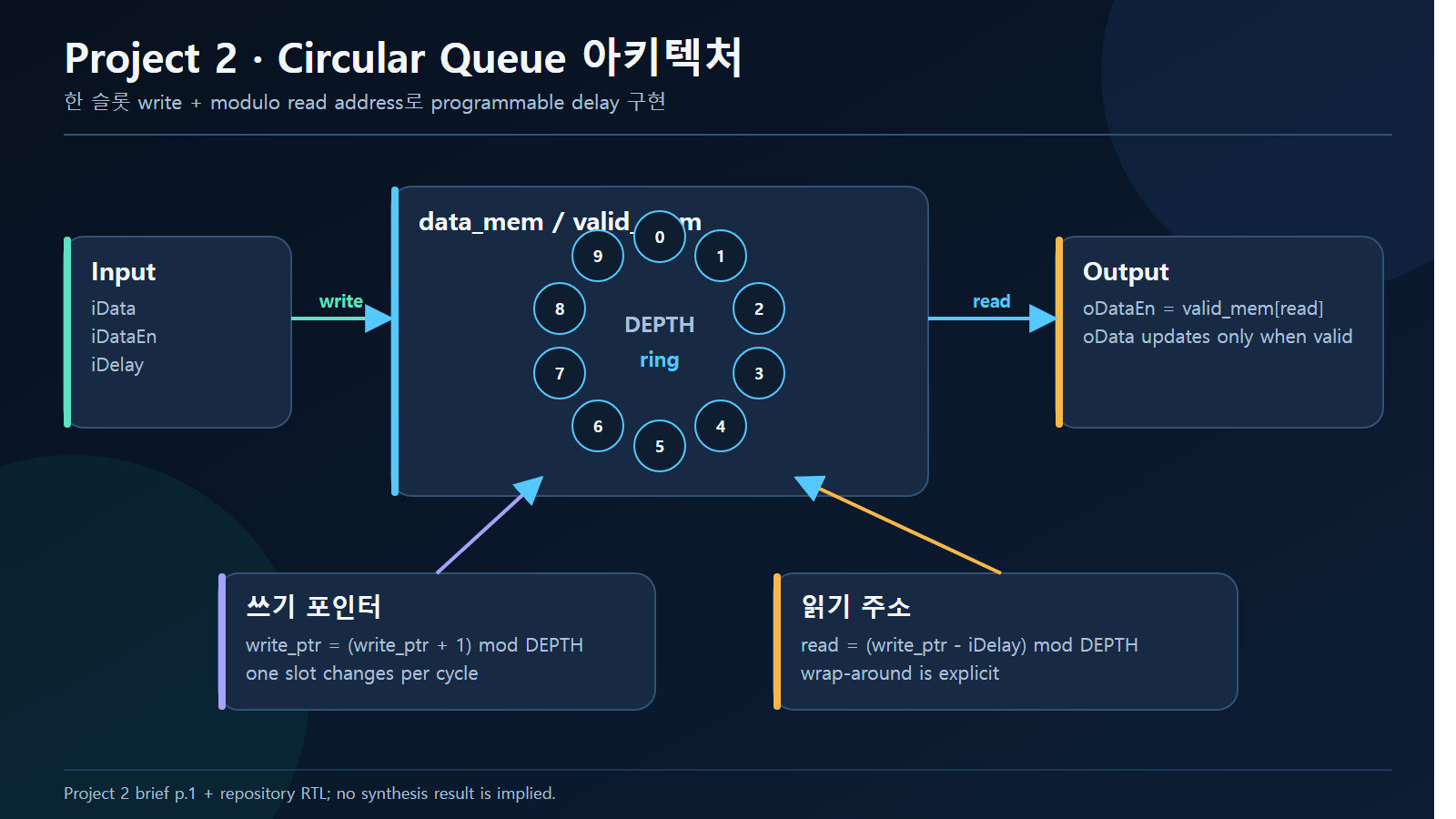

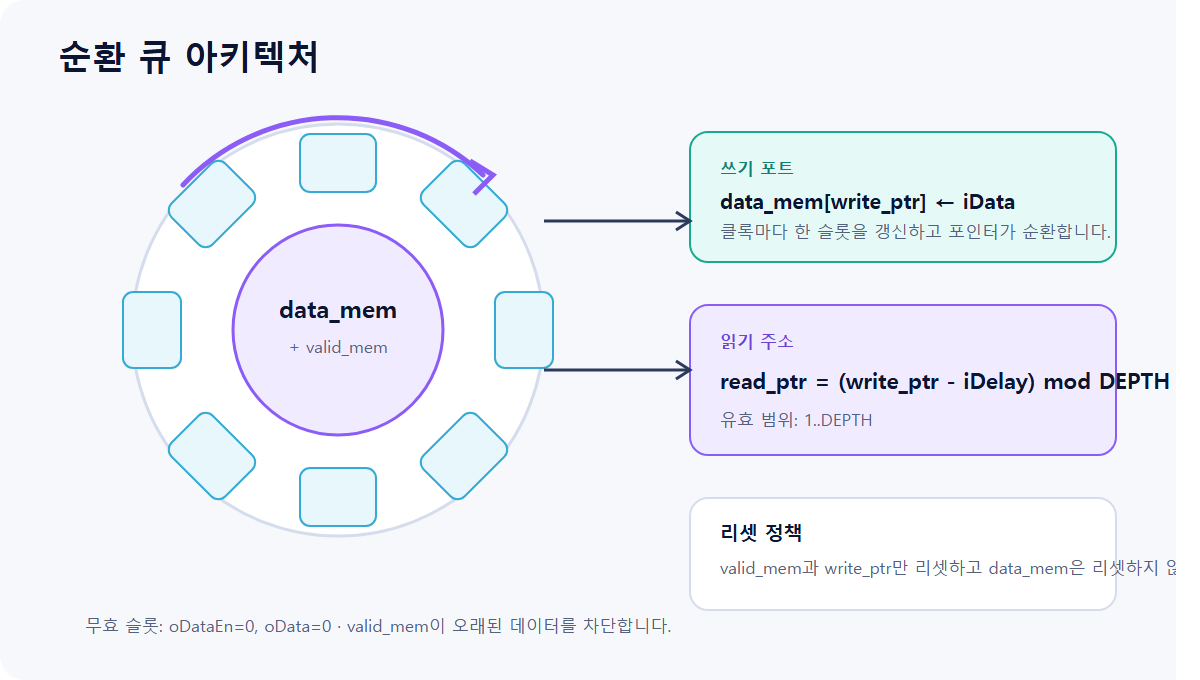

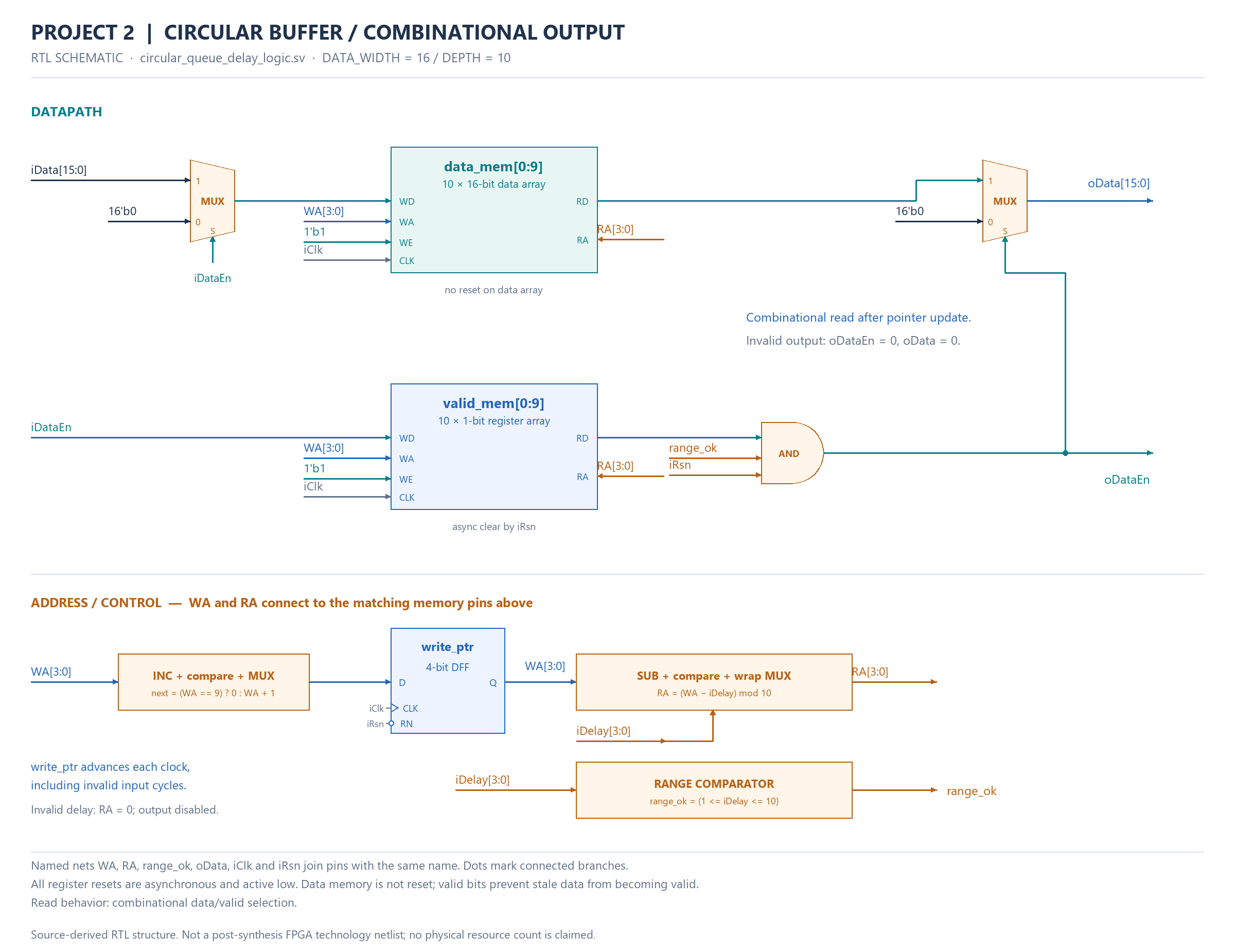

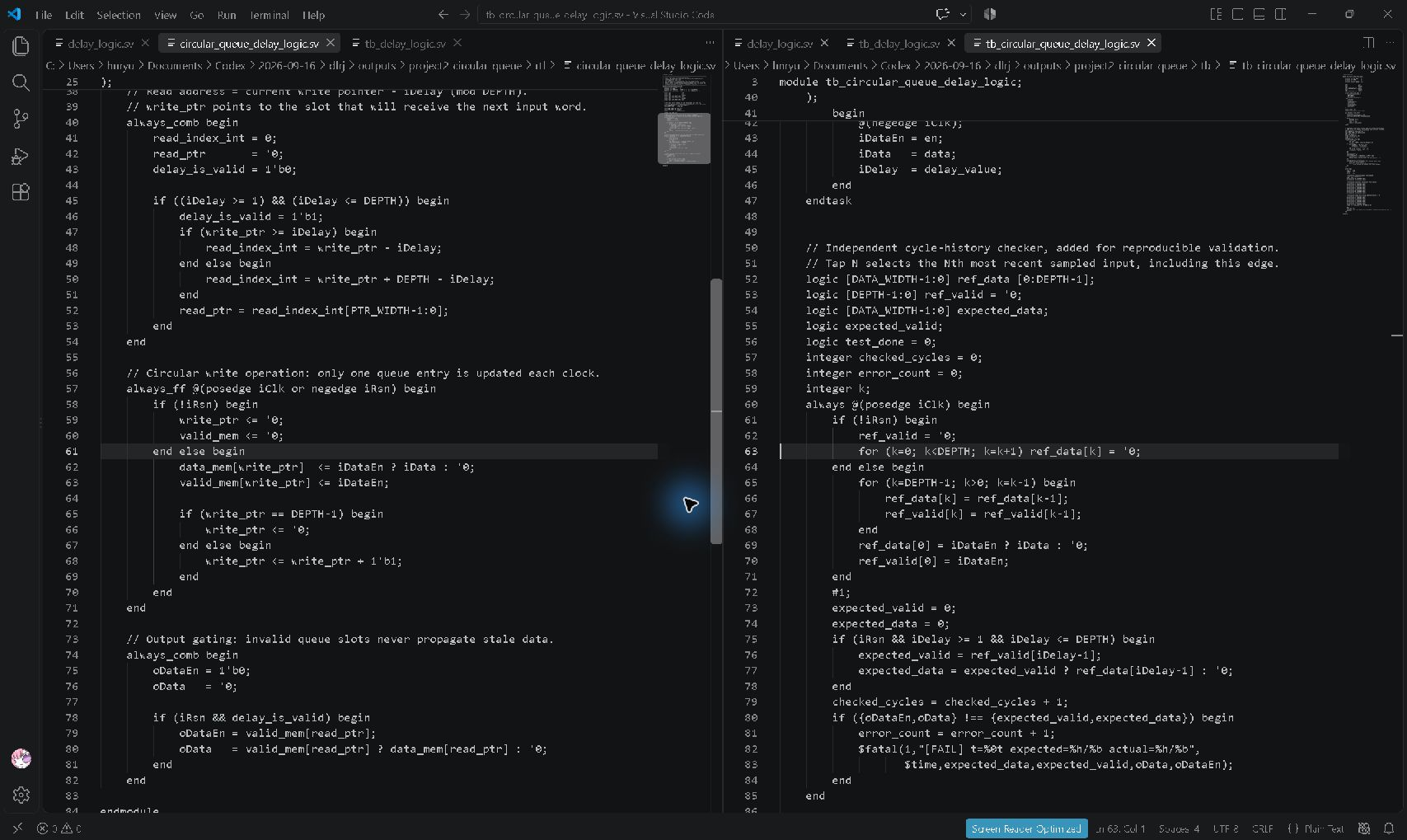

Project 2 순환 큐 쓰기 포인터와 읽기 주소 구조 — P2 · one-slot write와 modulo read address

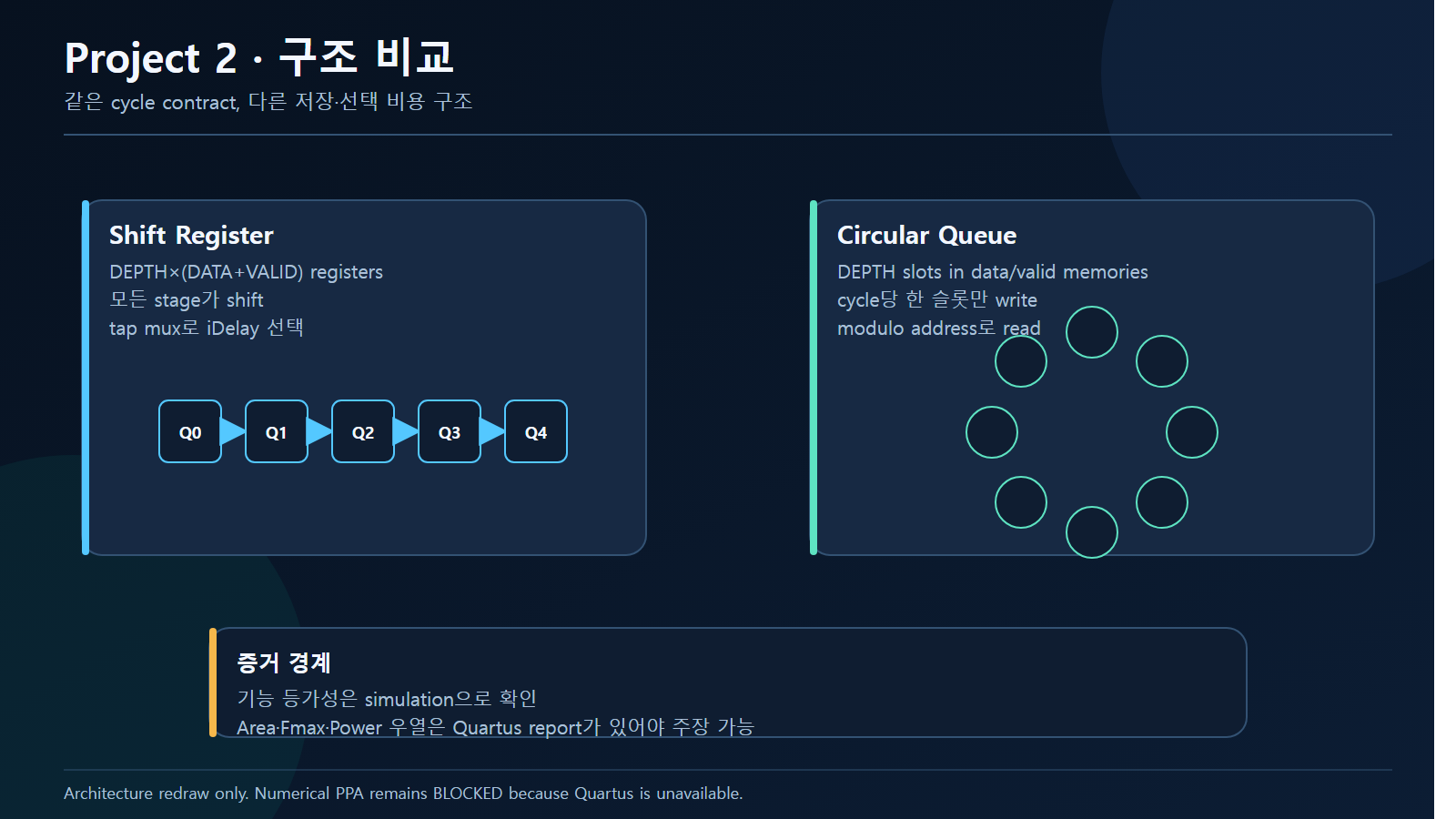

Project 2 시프트 레지스터와 순환 큐 아키텍처 비교 — P2 · 동일 delay contract, 서로 다른 state-update cost

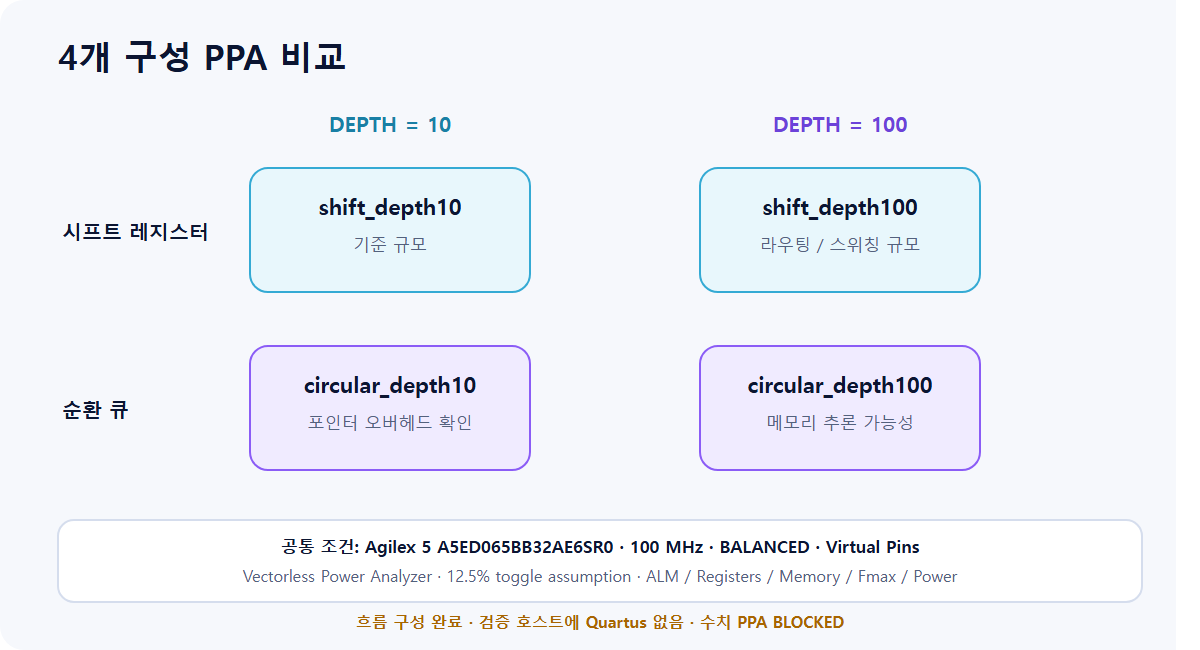

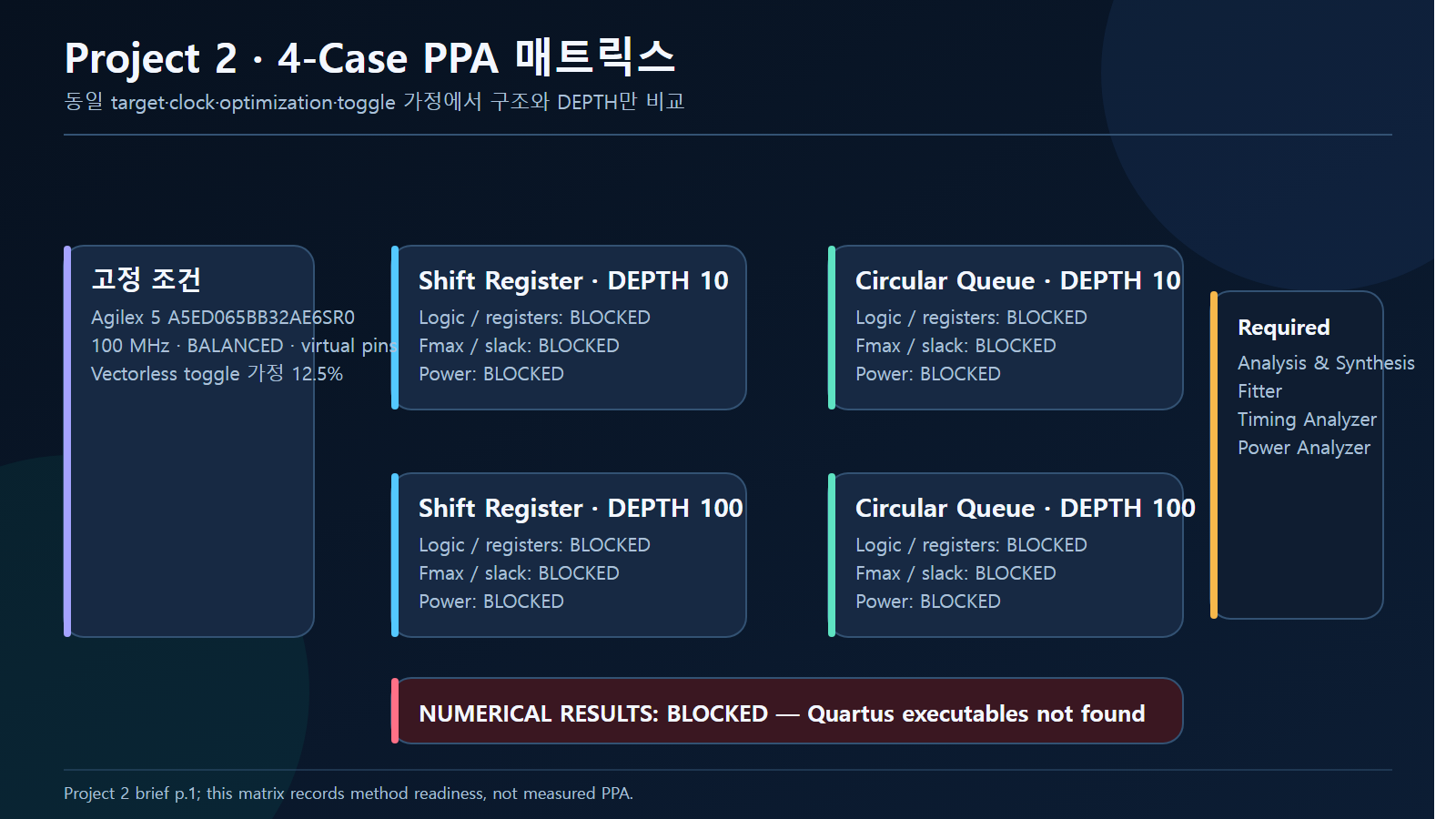

Project 2 네 가지 통제 PPA 구성 — P2 · Shift/Circular × DEPTH 10/100 통제 비교; 수치 PPA는 BLOCKED

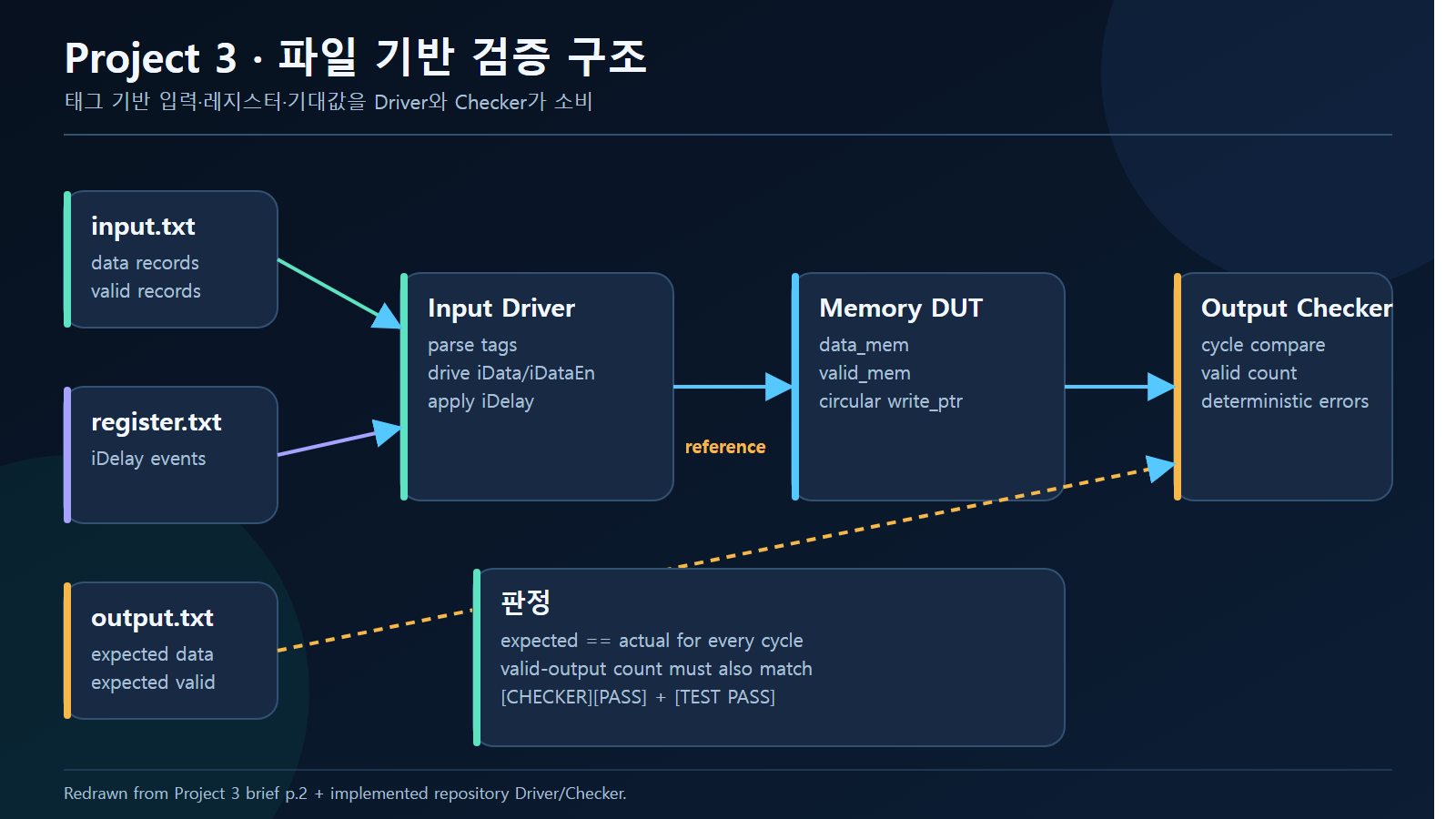

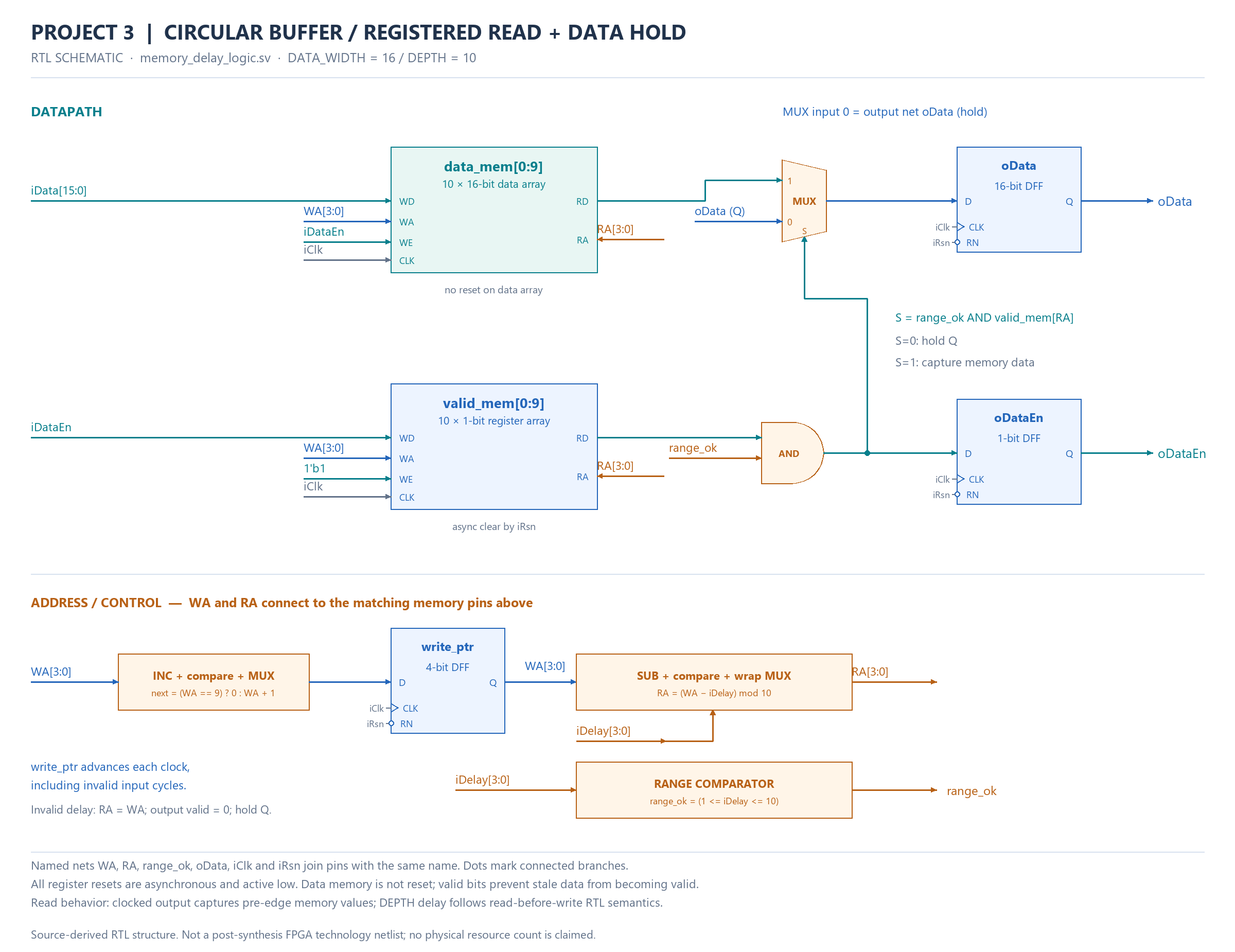

Project 3 파일 기반 검증 아키텍처 — P3 · input/register/output 파일과 Driver·DUT·Checker

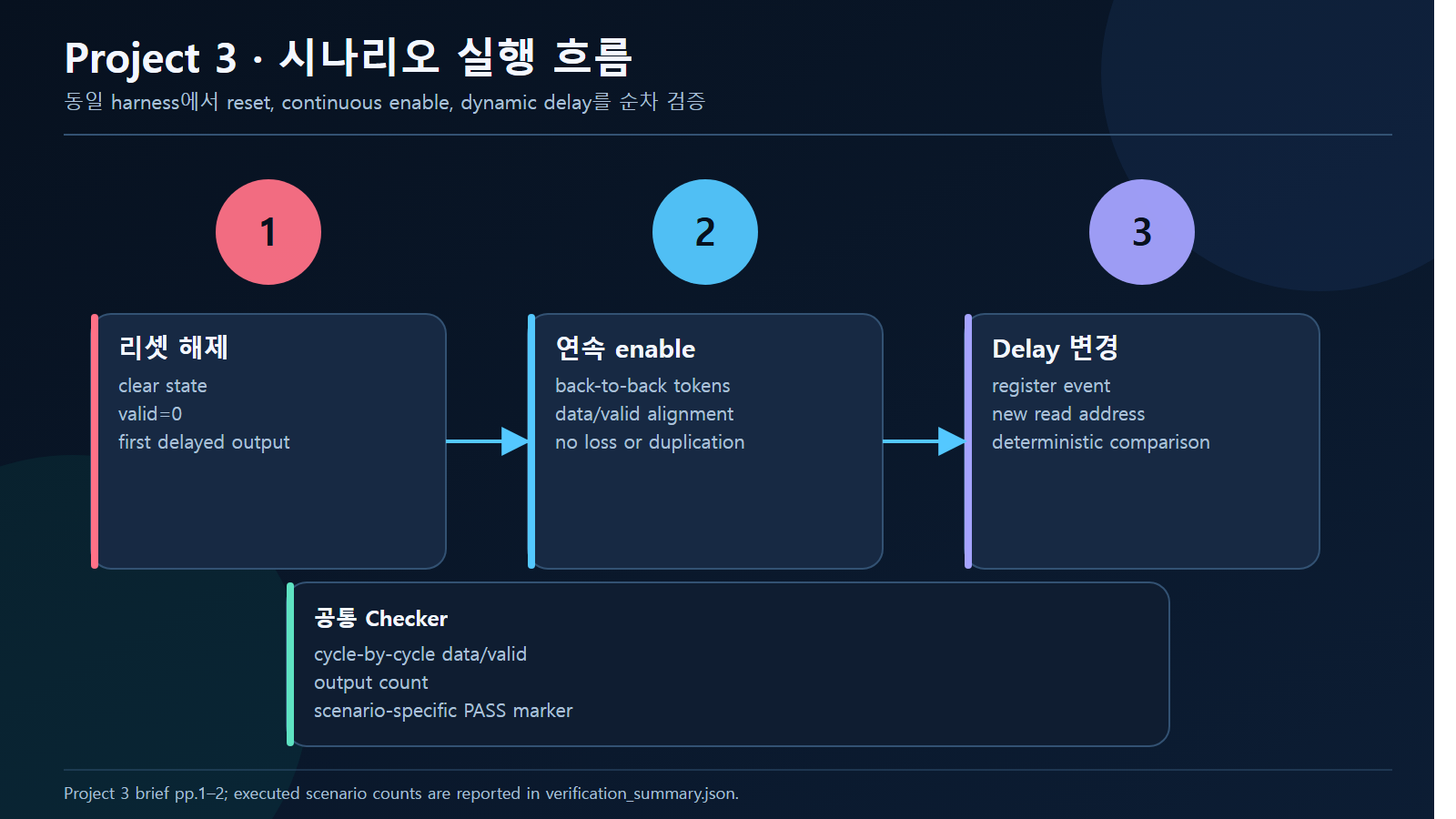

Project 3 세 시나리오 실행 흐름 — P3 · reset, 연속 enable, delay 변경을 한 checker로 검증

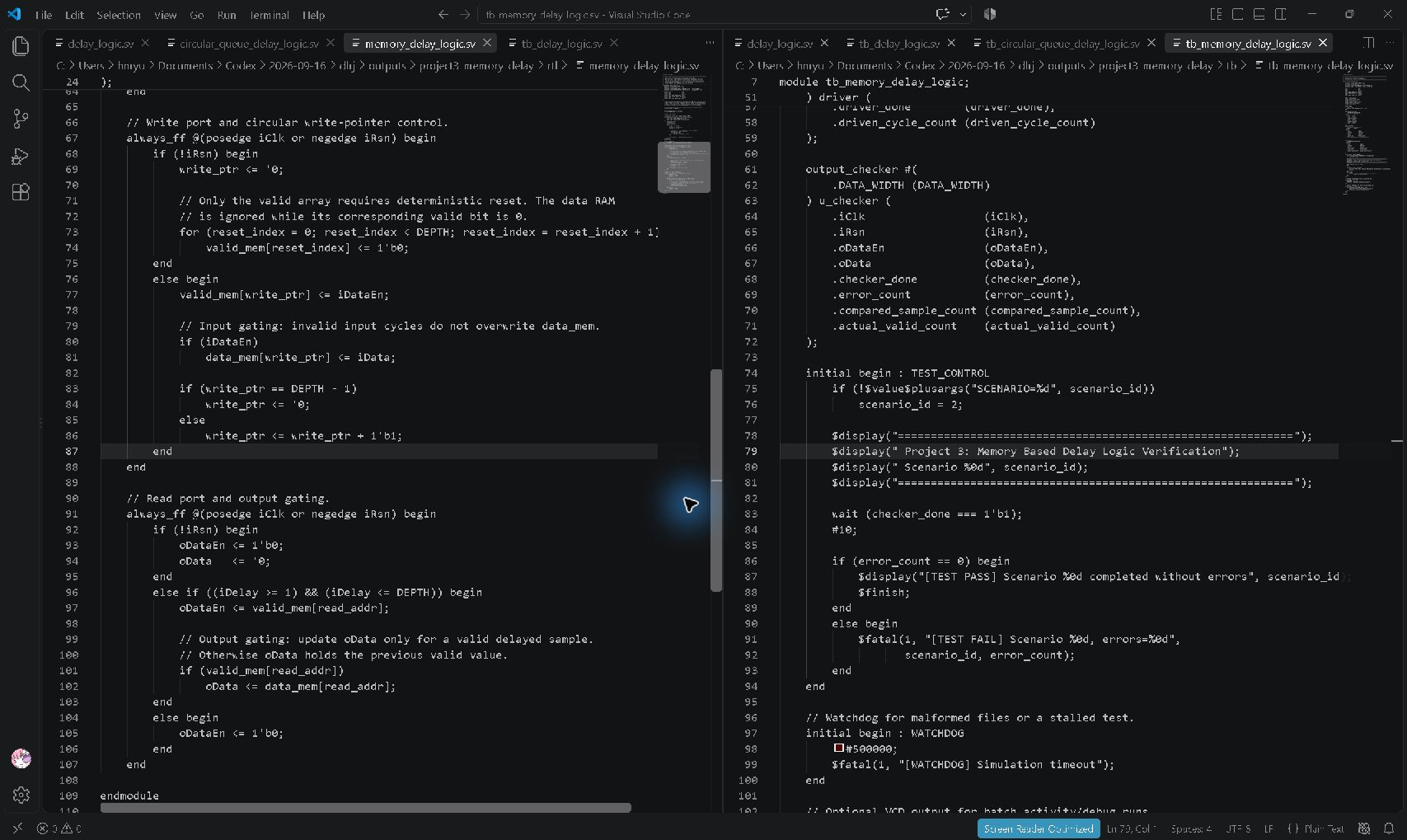

Key RTL

구조와 상태 정책

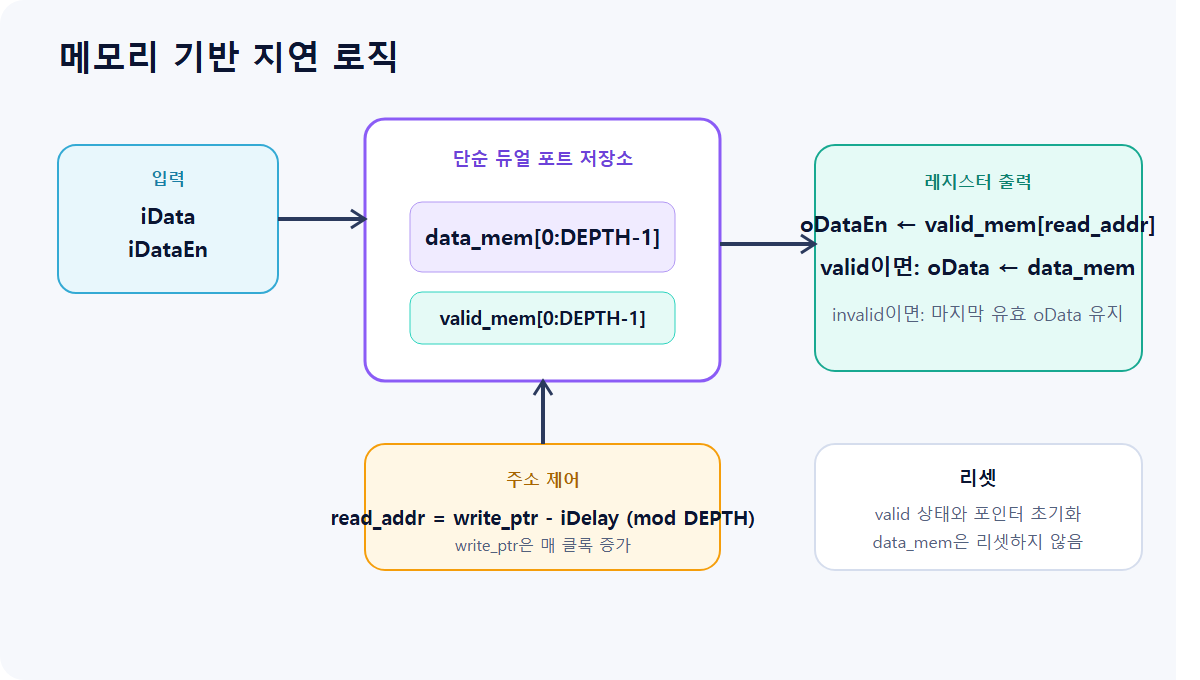

모든 저장 구조는 데이터와 valid를 하나의 transaction으로 취급합니다. 메모리형 구현은 data array를 리셋하지 않고 valid state로 stale data의 관측을 막습니다.

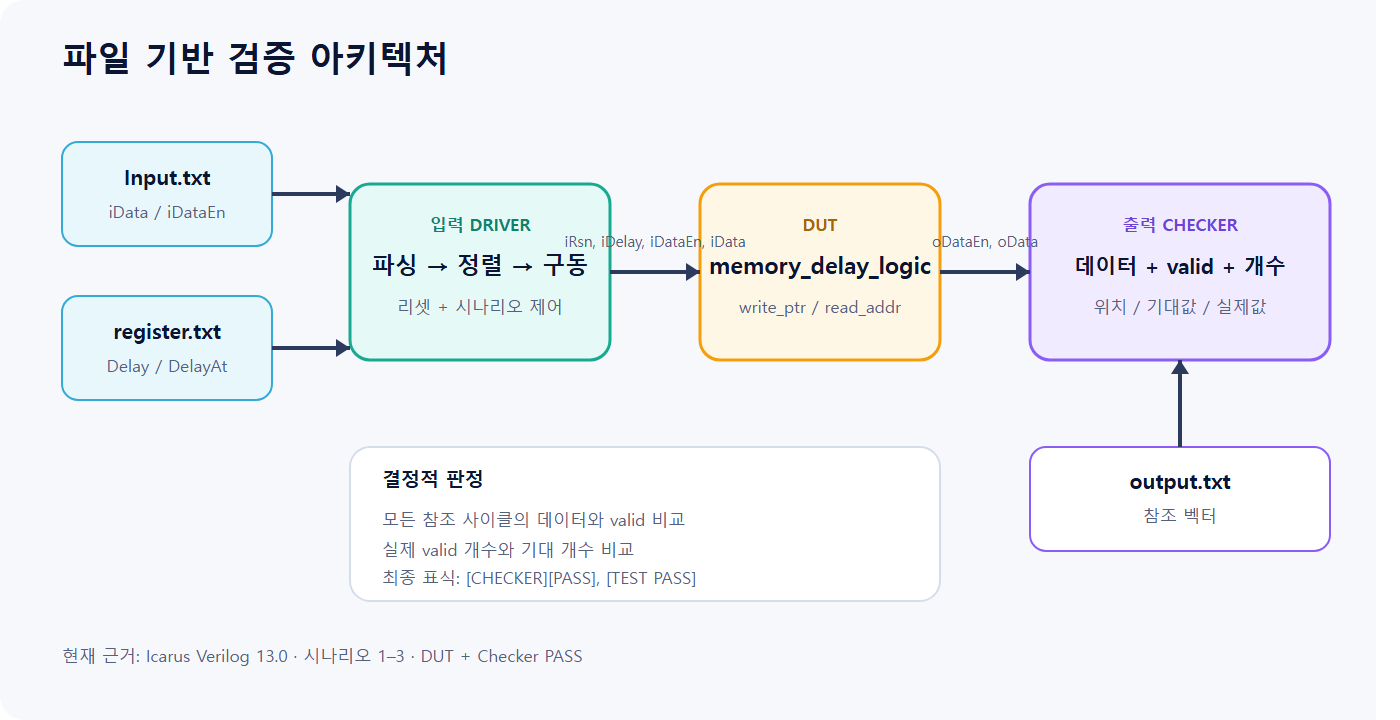

파일 기반 Input Driver DUT Output Checker 검증 흐름

Executed Evidence

실행 로그에서 만든 파형

아래 그림은 예상 파형이 아닙니다. 커밋 c356ade의 RTL/TB를 Icarus Verilog 13.0으로 실행해 생성한 VCD에서 직접 렌더링했습니다.

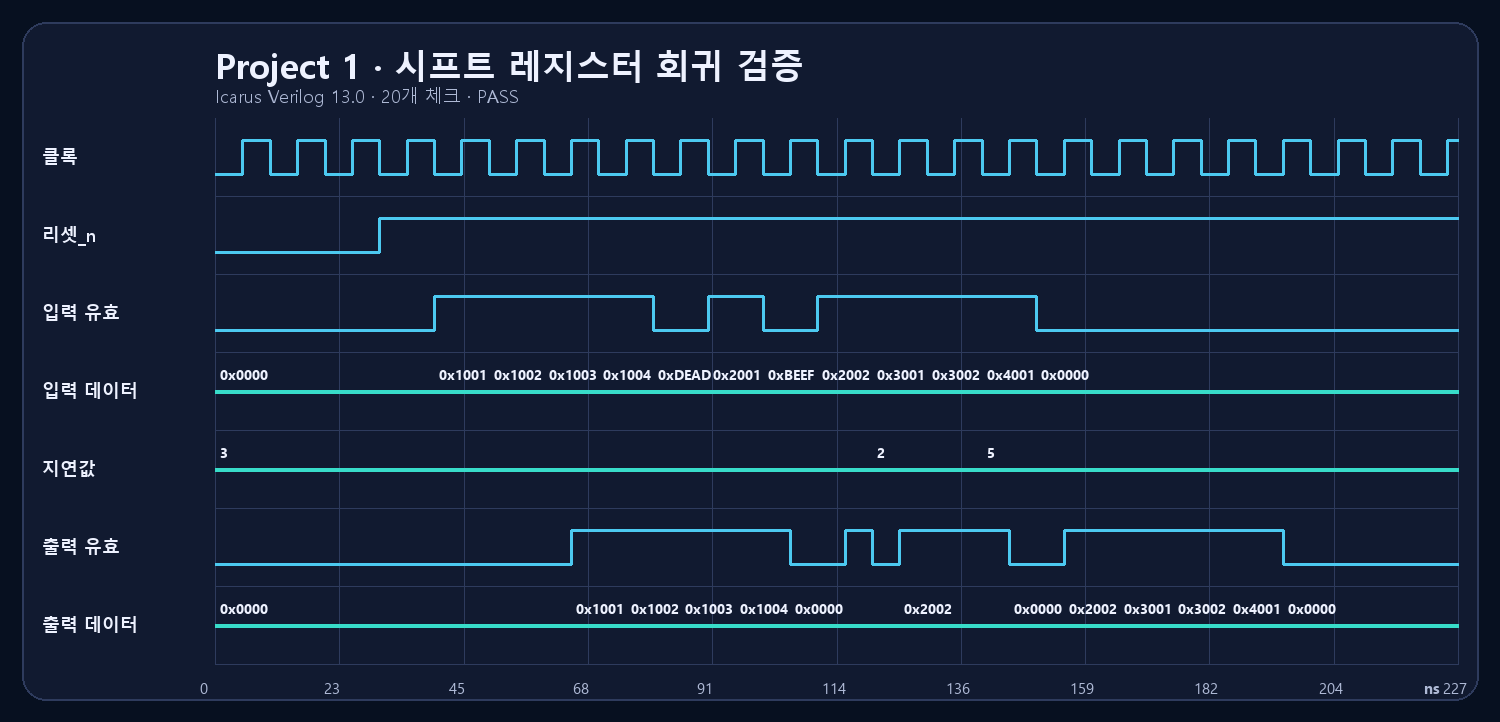

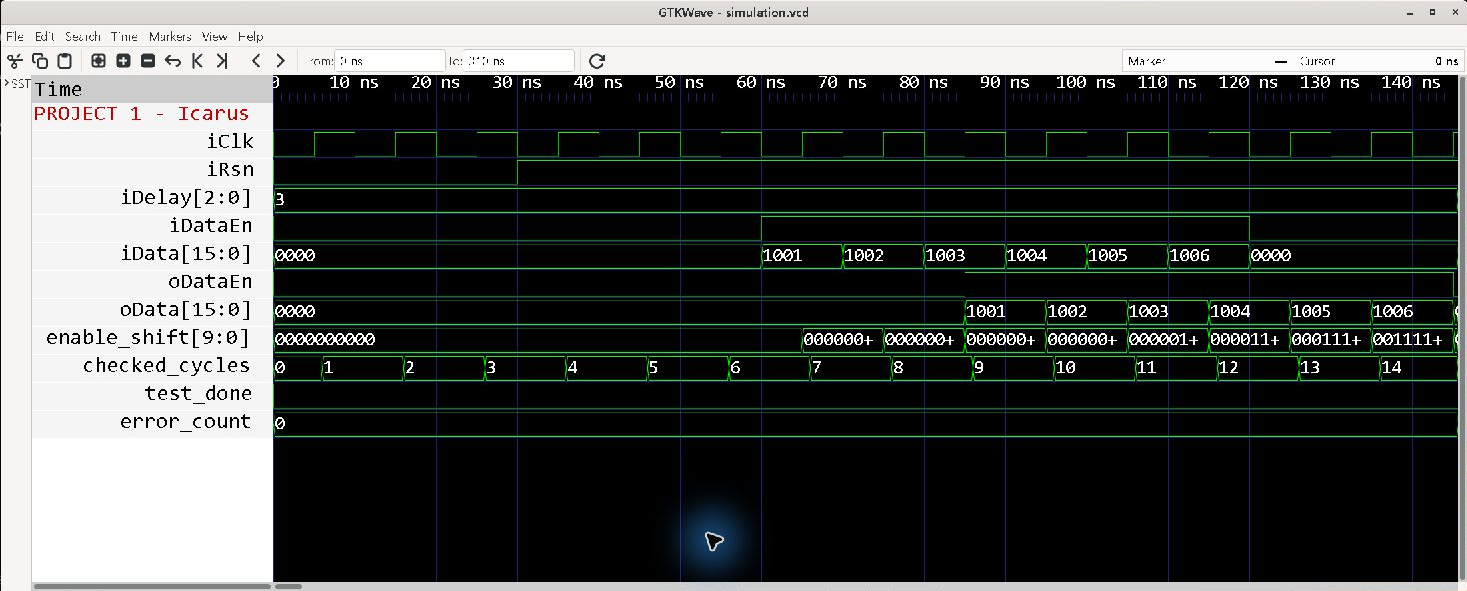

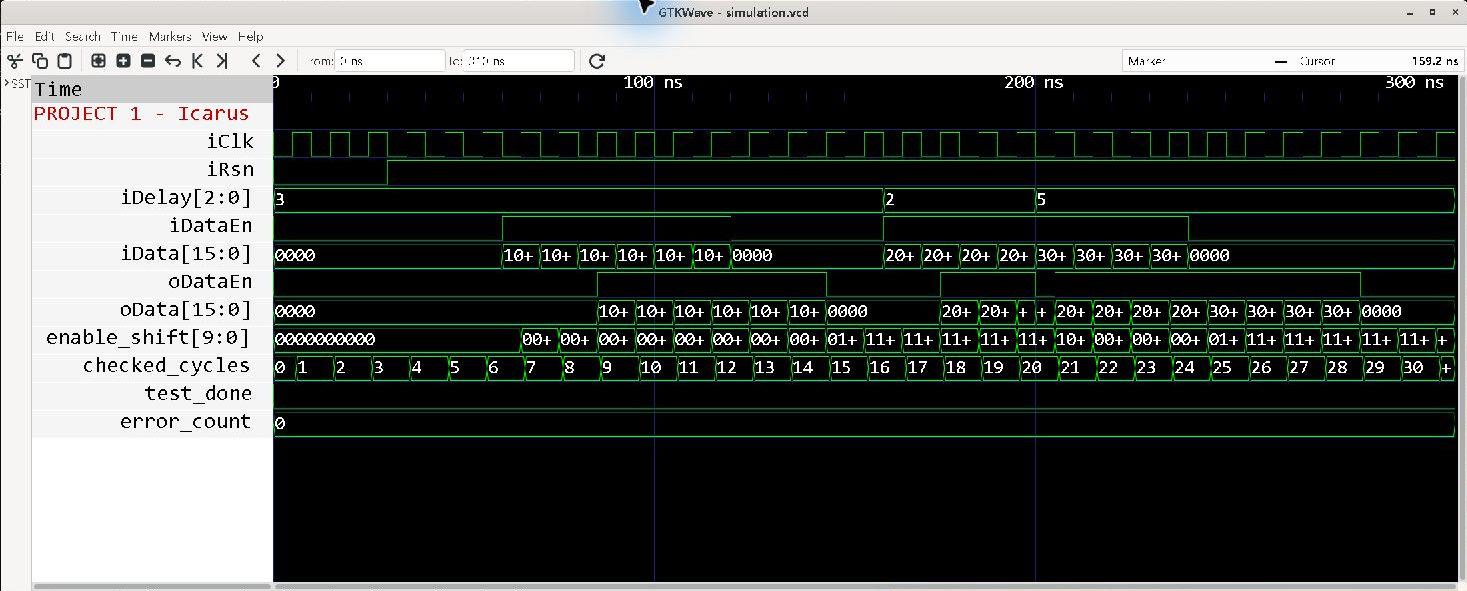

Project 1 시프트 레지스터 회귀 PASS 파형 — Project 1 · 고정/희소 valid/동적 delay · 20개 self-check PASS

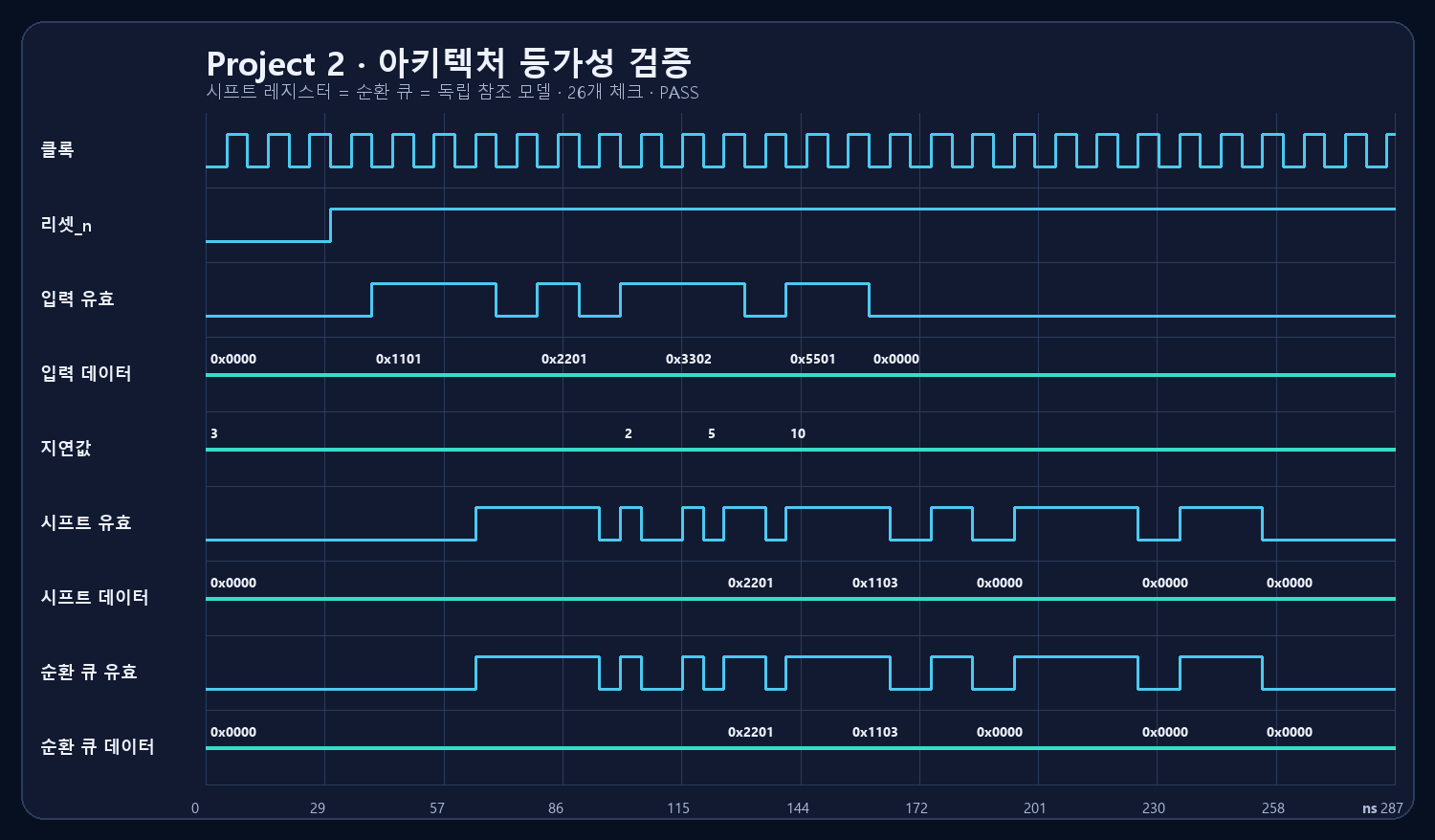

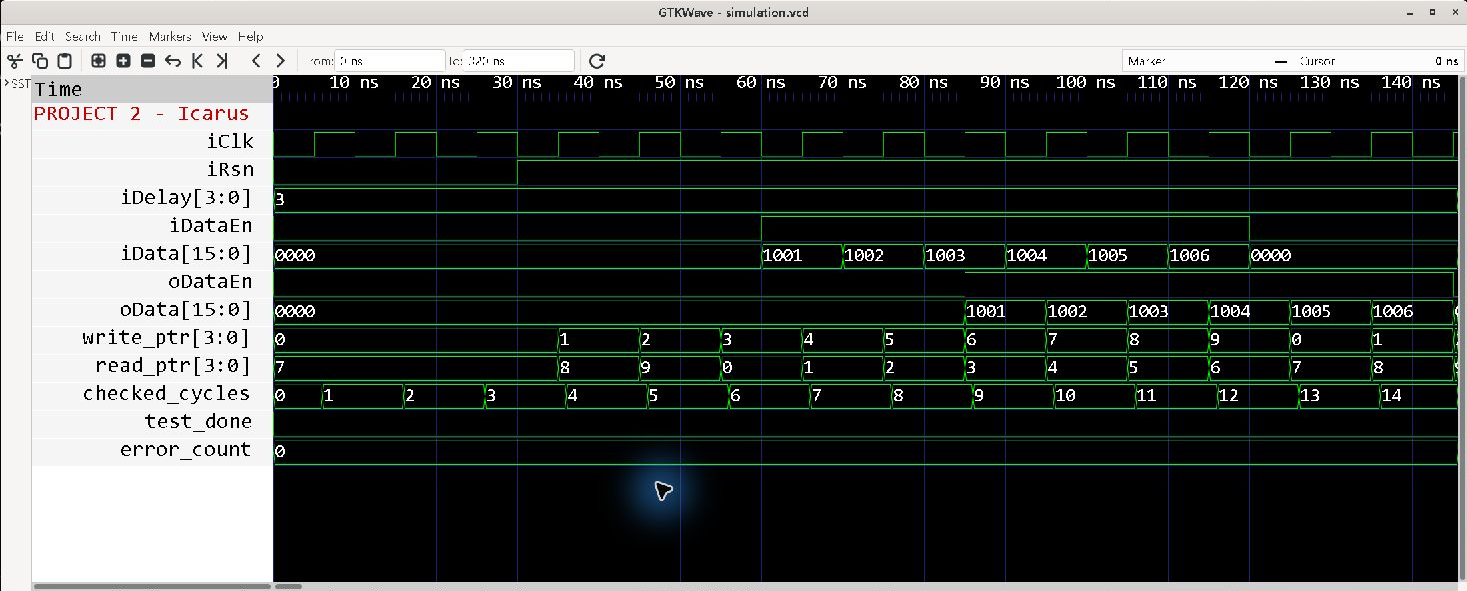

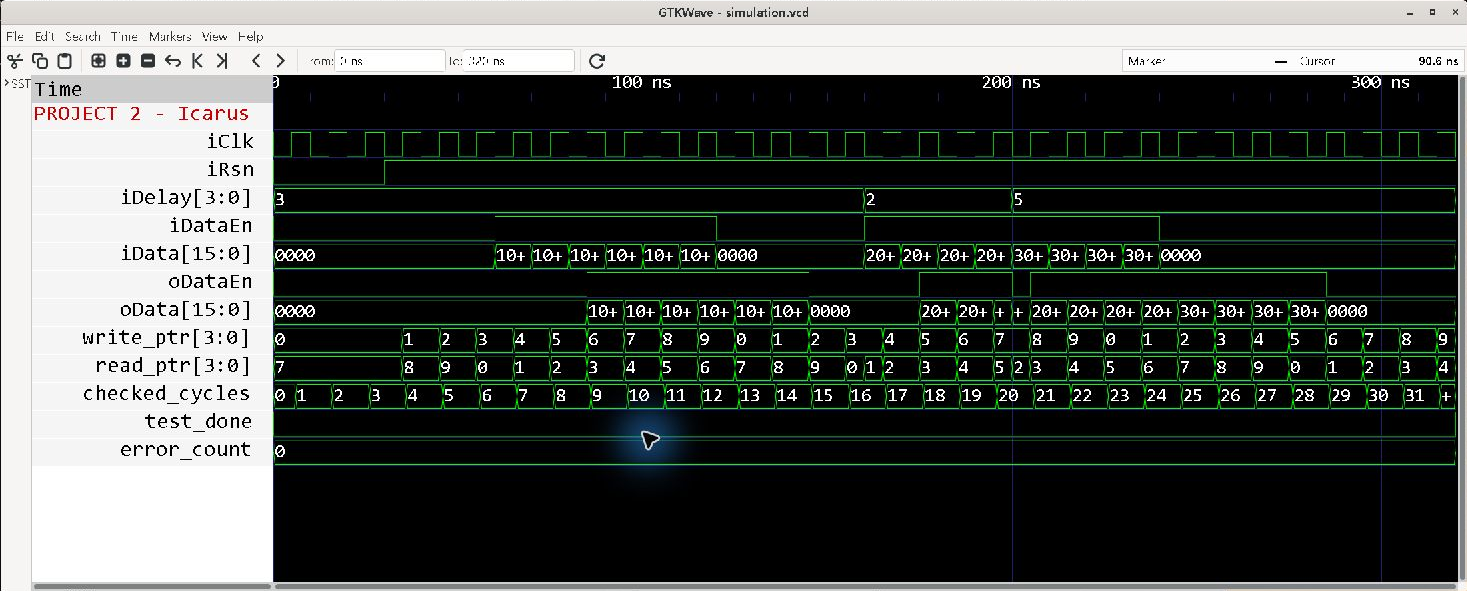

Project 2 시프트 레지스터와 순환 큐 등가성 PASS 파형 — Project 2 · 시프트 레지스터 = 순환 큐 = 독립 참조 모델 · 26개 체크 PASS

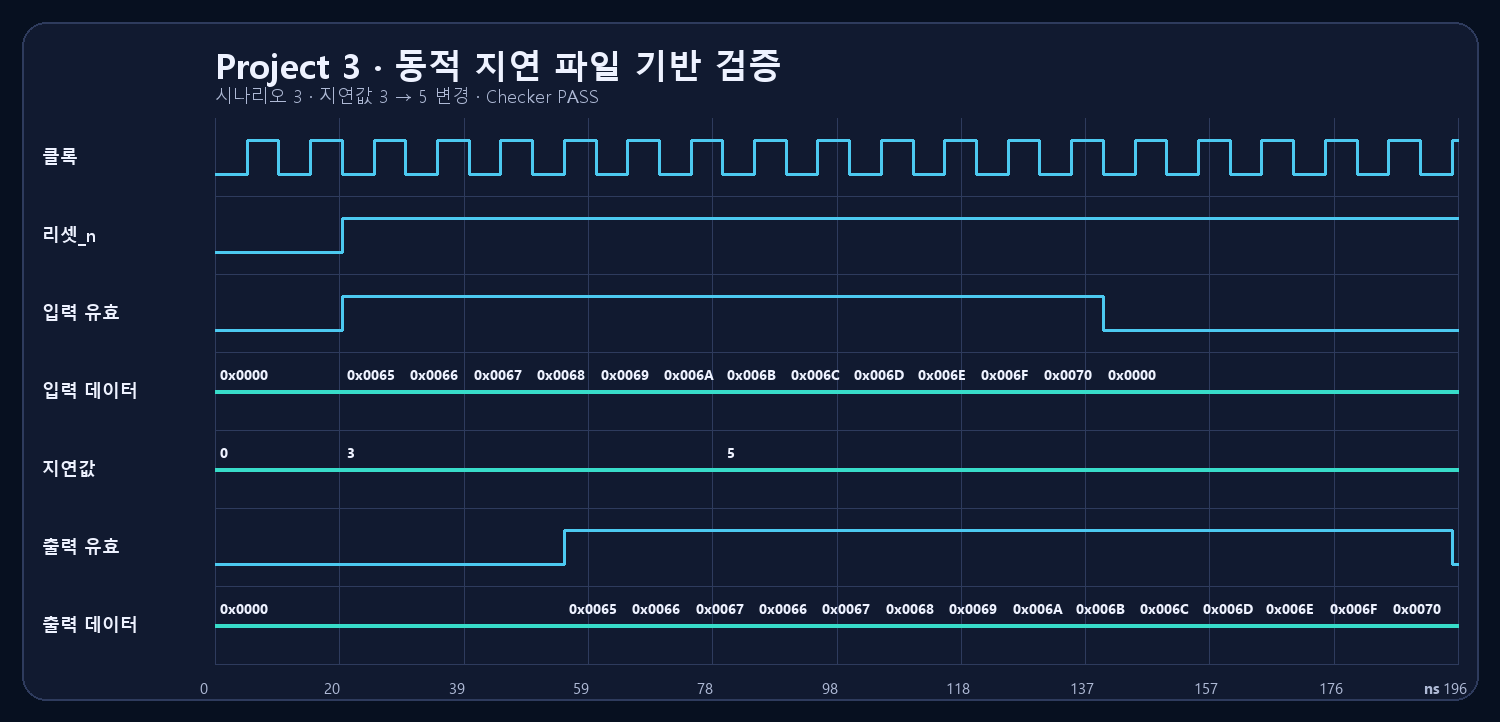

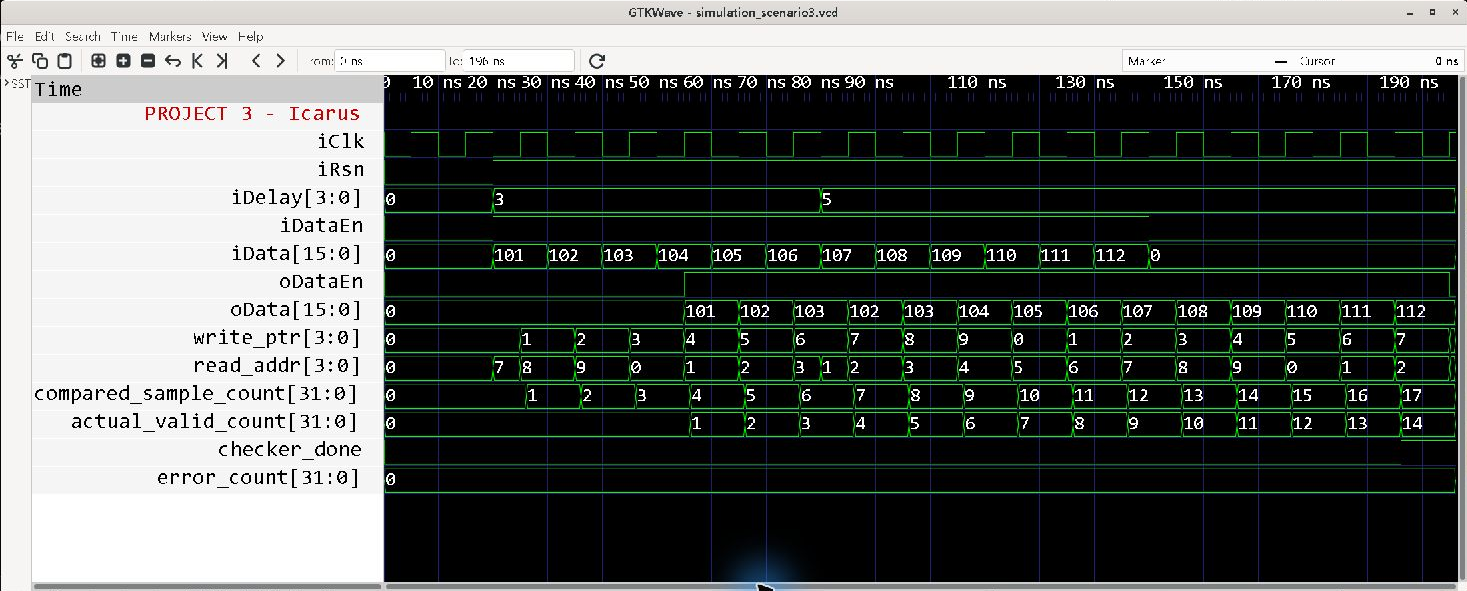

Project 3 delay가 3에서 5로 바뀌는 파일 기반 검증 PASS 파형 — Project 3 시나리오 3 · delay 3→5 · 17사이클 비교, 14 valid 출력, Checker PASS

Validation Matrix

PASS와 BLOCKED를 분리

기능 시뮬레이션은 실제 실행 결과로 PASS를 표시합니다. Quartus가 없는 호스트에서 합성·수치 PPA를 실행한 것처럼 표시하지 않고 BLOCKED로 명시합니다.

Project	RTL	Simulation	Synthesis	PPA
1 · Shift Register	검토 완료	PASS Icarus 13.0 · 20 checks	BLOCKED Quartus 미설치	N/A
2 · Circular Queue	검토 완료	PASS 두 구현 + 참조 모델 · 26 checks	BLOCKED Quartus 미설치	BLOCKED Fit/Timing/Power 보고서 없음
3 · Memory DV	검토 완료	PASS 시나리오 1–3 · Checker + Test PASS	BLOCKED Quartus 미설치	N/A

Project 1 Evidence

20 checks

Simulation log VCD

Project 2 Evidence

26 checks

Equivalence log VCD

Project 3 Evidence

3 scenarios

Logs + VCD Evidence manifest

PPA Boundary

방법은 준비, 수치는 미주장

DEPTH 10/100, 동일 device·clock·optimization·virtual pin·toggle 가정으로 4개 프로젝트를 구성했습니다. 하지만 Quartus Fit/Timing/Power 보고서가 없으므로 면적·Fmax·전력 우위 수치는 공개하지 않습니다.

수치 PPA: BLOCKED. 대상 호스트에서 quartus_sh, quartus_fit, quartus_sta, quartus_pow를 찾지 못했습니다. 빈 CSV를 결과처럼 시각화하거나 추정치를 만들지 않았습니다.

Reproducibility

한 명령으로 재실행

Windows PowerShell과 Icarus Verilog 13.0 환경에서 세 프로젝트를 컴파일·실행하고 로그, VCD, JSON manifest를 다시 생성합니다.

powershell -NoProfile -ExecutionPolicy Bypass -File .\scripts\run_all_verification.ps1

검증 요약 재현 문서
