Electrical Machines — 900 W 변압기 설계

220/110 V, 900 W, 300 Hz 조건에서 DU·EI·UI 코어를 계산 비교하고 UI-100 설계를 선택했습니다.

Transformer Case CalculatorSource directory
01

900 W 변압기 설계 조건

220/110 V, 900 W, 300 Hz 조건에서 DU·EI·UI 코어를 계산 비교하고 UI-100 설계를 선택했습니다.

Status
Independent recalculation
Evidence
Source-Derived · Workbook Snapshot · Independent Recalculation
Contribution
Team Project · Individual contribution unconfirmed
02

UI·EI·DU 코어 후보 계산

정격 요구에서 권선수와 도체를 산정하고, 동손·철손·효율·전압변동률·창 이용률을 계산해 서로 다른 코어 형상을 비교했습니다. 최종 선택은 단일 최고 수치가 아니라 효율과 전압변동률, 창 이용률을 함께 본 trade study입니다.

  • 설계 입력은 220/110 V, 900 W, 300 Hz, silicon steel, Bmax 1.5 T로 고정했습니다.
  • DU-75, EI-112 초기·재설계, UI-100 사례를 동일한 판단 축으로 비교했습니다.
  • UI-100 최종안은 1차 180회, 2차 93회, 효율 96.360%, 전압변동률 1.136%로 정리했습니다.
  • 회수 workbook 중 다른 입력 조건과 #VALUE! 오류는 최종 설계 근거와 분리했습니다.
Portfolio RedrawArchitecture and decision flow
03

권선·손실·효율 계산

Portfolio RedrawSource-derived design requirements
Portfolio RedrawCore trade-space comparison

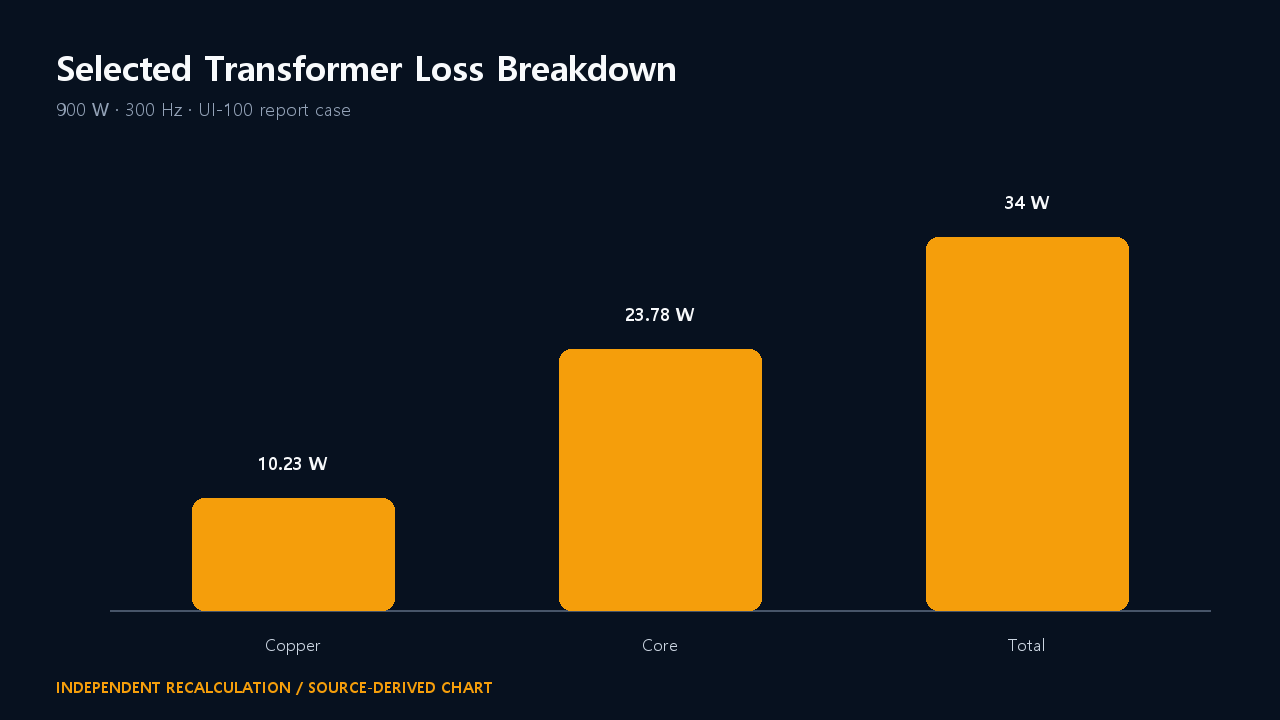

Independent RecalculationFinal-case loss accounting

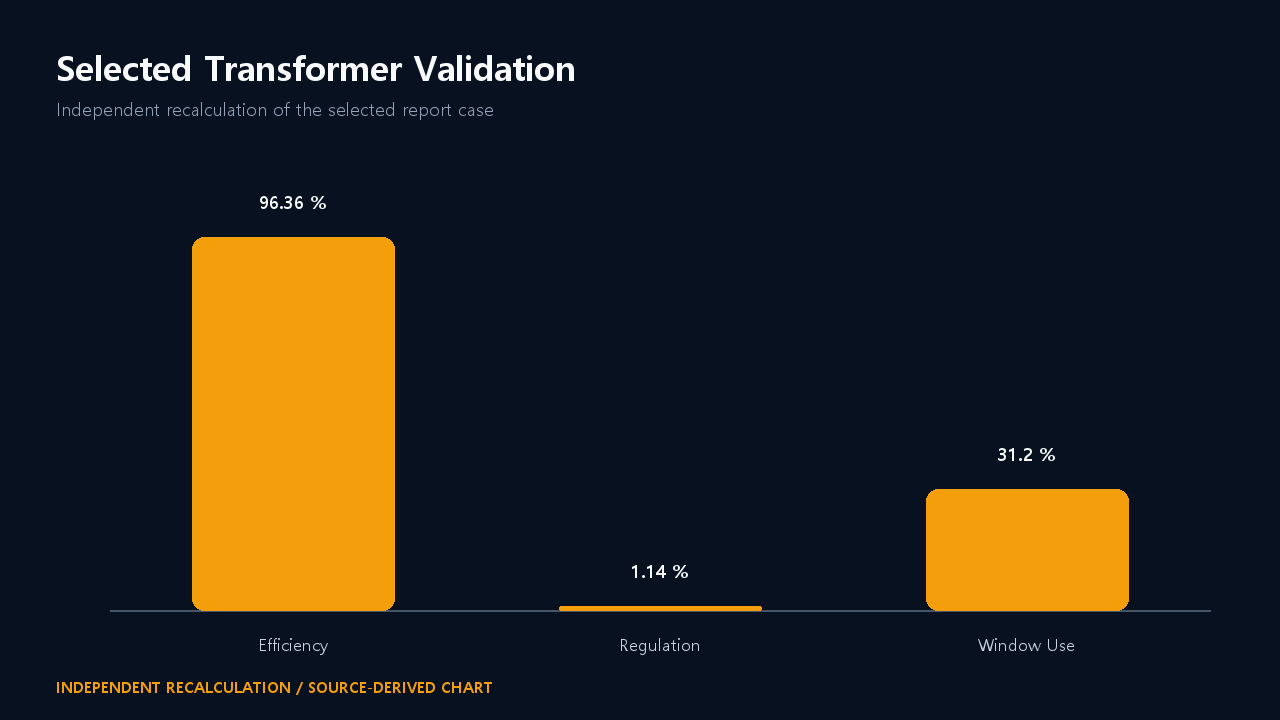

Portfolio RedrawEfficiency and regulation comparison

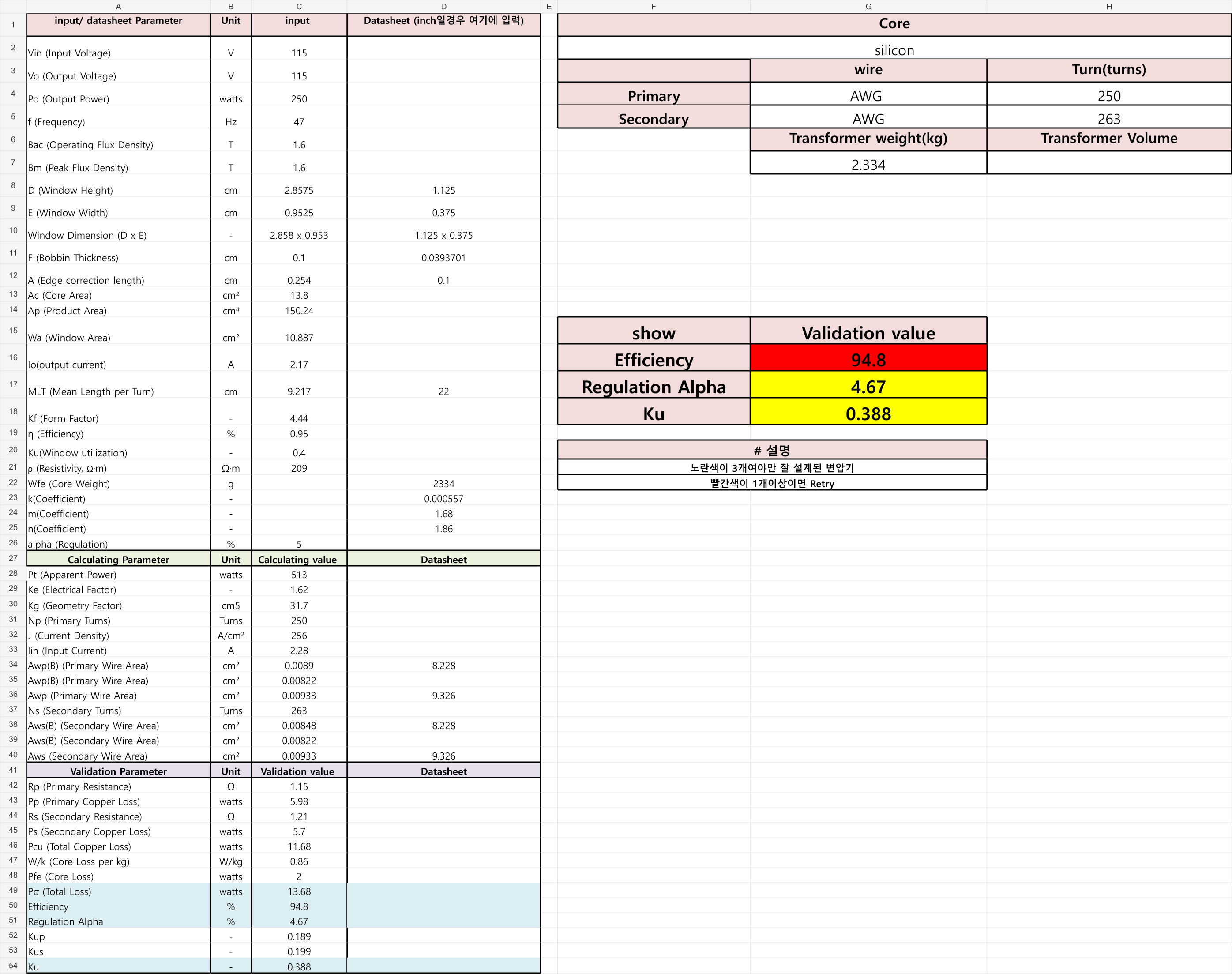

Workbook SnapshotRendered cell values; original workbook withheld

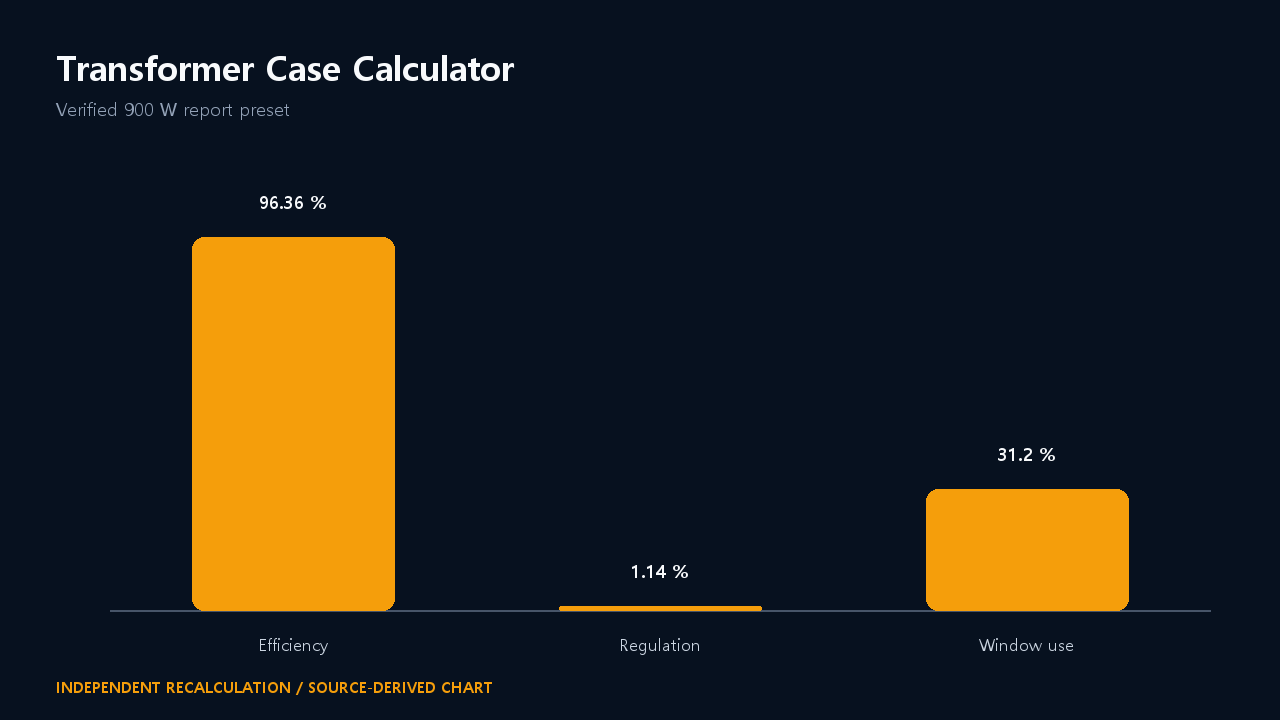

Calculator SnapshotPortable report-case recalculation
04

독립 재계산식

Independent RecalculationLoss and efficiency equations
05

후보별 계산 결과

Primary / secondary180 / 93 turns
Copper loss10.2267 W
Core loss23.7760 W
Efficiency96.360%
Regulation1.136%
06

제작·온도·절연 시험 범위

최종 제작, 온도상승, 절연 내력, 무부하·단락 시험의 실물 증거는 확인되지 않았습니다. 결과는 계산 기반 설계입니다. Workbook 화면은 셀 값을 렌더링한 snapshot이며 Excel 애플리케이션 실행 화면이 아닙니다.
